Нормы проектирования канализации
Проектирование наружной канализации является сложным, ответственным этапом в возведении септика. Некачественно сделанная работа может привести к авариям канализационной системы, которая повлечёт за собой угрозу здоровью человека, вред экологии. Поэтому необходимо учитывать требования санитарных норм, ГОСТа в строительстве канализации. Также необходимо правильно проводить расчёты системы септика, выбирать материалы, составлять планы, схемы.
Чтобы корректно провести все работы по проектированию системы канализации и не наделать ошибок, необходимы определённые знания. Я рекомендую пройти обучение проектированию домов. Здесь вы научитесь проводить все необходимые расчёты, составлять схемы, делать замеры.
Разберёмся в основных нормах и СП проектирования, а также поймём, какие этапы проведения они включают.
Проектировщики определяют архитектурные тренды и формируют облик современных городов. Это престижная профессия, где ценятся не только навыки, но и способность креативно решать задачи.
Освойте новую професии и начните зарабатывать на реальных проектах уже во время прохождения курса!

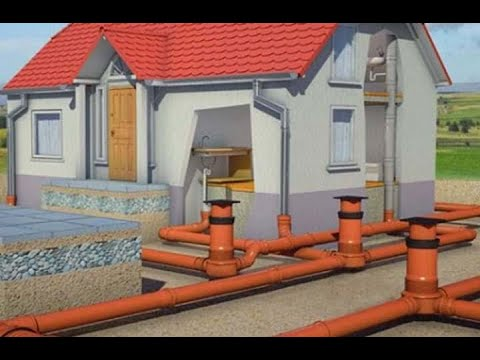

Основные нормы и правила проектирования
Выделим самые основные типы санитарных нормативов наружных сетей.
-
СП 32.13330.2018 («Наружные сети и сооружения»). Раньше это был СНиП «2.04.03-85» канализации наружных сетей. Он регламентирует угол наклона, диаметр канализационных труб.
-
СП 45.13330.2017 «Земляные работы, основания и фундаменты» (ранее назывался СНиП «3.02.01-87») поясняет, на какую глубину располагают канализационные трубы. Глубина прокладки трубопровода зависит от региона и должна быть ниже уровня промерзания грунта на 30–50 см. Если трубопровод проходит в месте, где есть нагрузка, например, около подъезда, то нужно закрыть его специальной конструкцией, которая регламентирована санитарными нормами.
-
СП 73.13330.2016 «Внутренние санитарно-технические системы зданий» (ранее СНиП «3.05.04-85») поясняют правила монтажа, размеры охранной зоны:
— Для диаметра 110 мм уклон должен быть от 2 см/м.
— Для диаметра 150 мм уклон от 0,8 см/м.
— Для безнапорной канализации диаметром до 500 мм — охранная зона 5 м.
— Для труб диаметром от 500 мм — 10 м.
На ней нельзя строить, сажать кустарники или деревья, так как необходимо, чтобы был беспрепятственный доступ на случай аварии.
Соблюдение всех правил возведения септика, а также санитарных норм строго контролируется государственным органом.
В проектирование системы канализации входят следующие правила:
-
Необходимая кольцевая жёсткость выбирается на основе параметров материнского грунта.
-
Если материнский грунт в месте прокладывания трубопровода не соответствует необходимым нормам, то нужно его заменить на подходящий. А также учесть предотвращение просадки трубопровода.
Расчёты земляных работ
Основные расчёты наружной системы:
-
Определить диаметр двухслойной ПП, степень кольцевой жёсткости, уклон, наполнение.
-
Рассчитать скорость воды.
-
Выяснить прочность на поперечную деформацию канализационных труб при вертикальной нагрузке, давлении на глубине.
-
Рассчитать степень динамического воздействия.
-
Правильно выбрать окружность канализационной трубы, определить глубину монтажа.

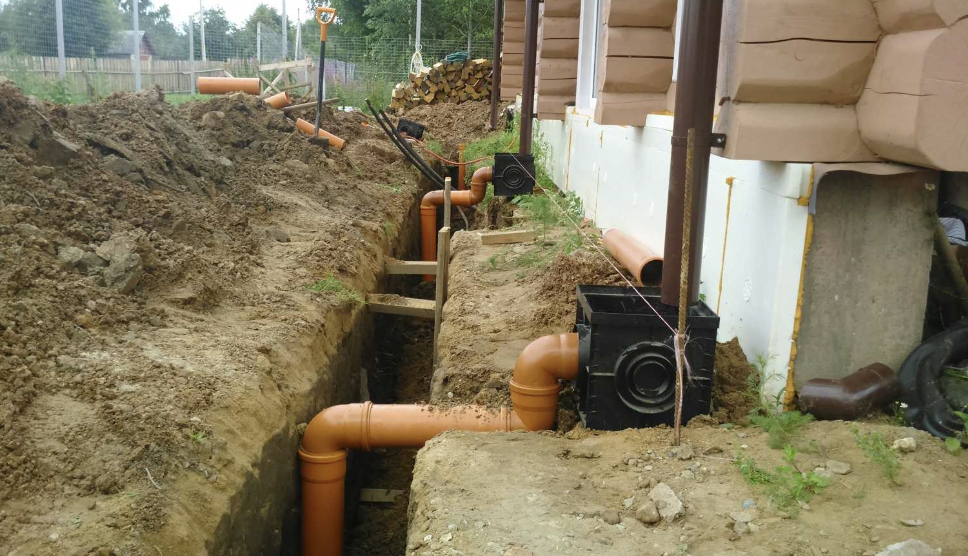

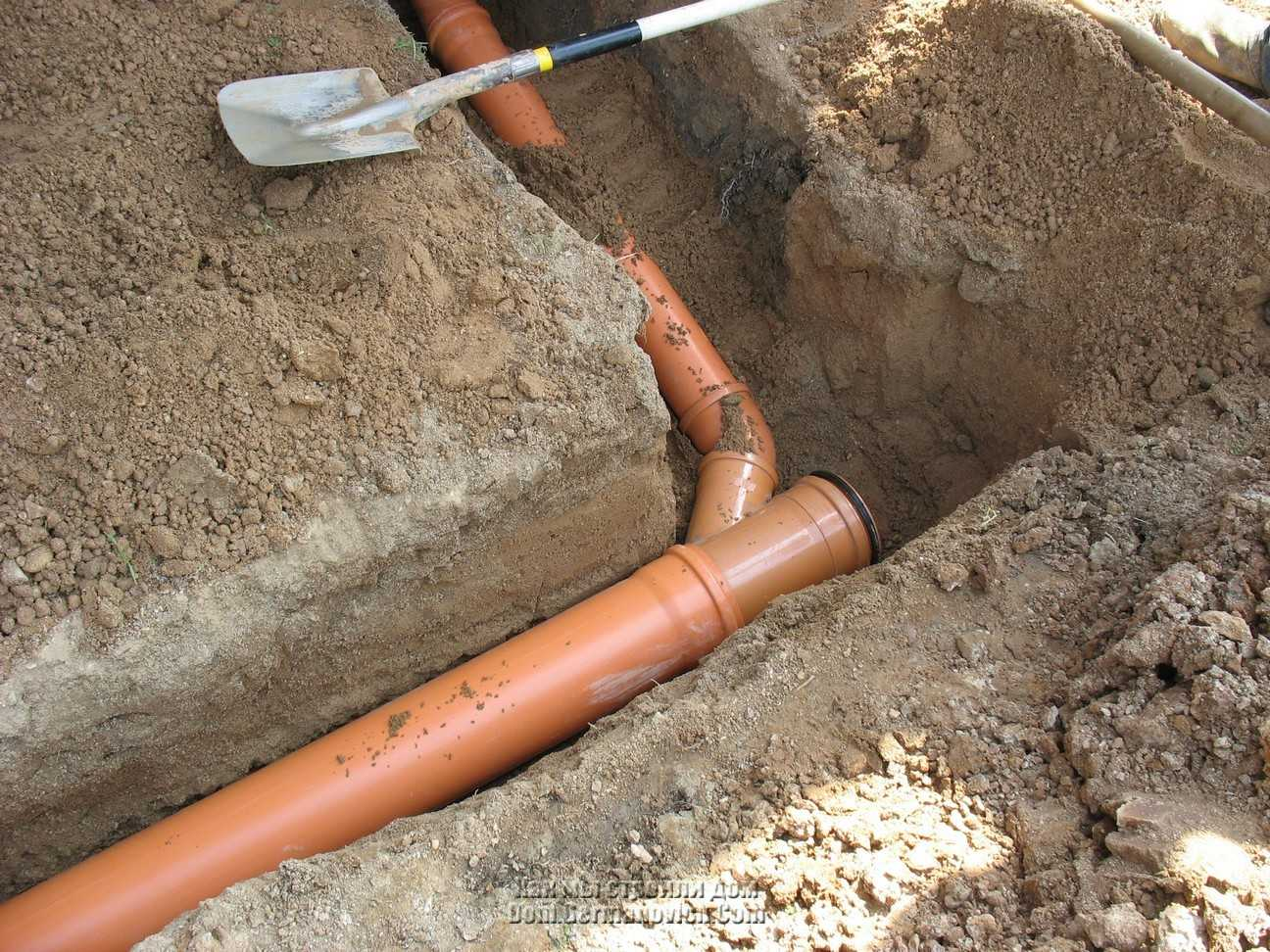

Последовательность проведения земляных работ
Проведение земляных работ включает следующие этапы:
-
Определить ширину траншеи. Например, если диаметр канализационной трубы 110 мм, то ширина траншеи должна быть 60 см.
-
Определить глубину траншеи. Чтобы насыпать под канализационные трубы песчаную амортизирующую подушку, необходимо запланировать глубину траншеи на 5 см больше, чем необходимо.
-
Песчаная подушка состоит из песка, некрупного гравия фракцией до 20 мм. Уплотняется она только в местах смотровых колодцев.
-
Выровнять и утрамбовать дно траншеи. При наличии камней в траншее, их необходимо убрать, засыпать грунтом, утрамбовать.
-
Создать приямки в местах раструбов канализационных труб.
-
Засыпать траншею грунтом. Из-за усадки грунта засыпать траншею необходимо горкой.
-
Учесть некоторые параметры прокладывания септика. В проекте необходимо отразить расстояние от дома до септика, толщину, материал фундамента, глубину промерзания грунта.
Особенности проектирования
Качество проложенной зависит от подъёма и отхода грунтовых вод. При выполнении засыпки траншеи наблюдается изменение уровня грунтовых вод, из-за чего впоследствии может ослабиться грунт вокруг канализационных труб. Поэтому необходимо рассчитать параметры нагрузки на единицу площади грунта. По итогам расчётов вы поймёте, применять подсыпку или нет.
Также важна структура почвы, которая может повлиять на качество конструкции. От того, как уплотняется грунт, зависит насколько он усядет. Это происходит по естественным причинам или из-за автомобильных и железнодорожных дорог. Чем глубже просядут канализационные трубы, тем сильнее будет на них давление. При составлении проекта все эти особенности необходимо учесть.
Перед началом земляных работ необходимо рассчитать укрепление стен траншеи и последующий демонтаж укрепляющей конструкции во время засыпки. Если не учитывать эти расчёты, то снизится плотность грунта, из-за чего произойдёт деформация канализационных труб.
Если грунт чрезмерно уплотнён в месте пролегания трубопровода, то на него ложится определённая доля нагрузки. В таких случаях появляется риск повреждения. Чтобы понизить давление, можно использовать для уплотнения более лёгкие грунты, которые отличаются низким водопоглощением.
Сооружение канализационных труб нужно проектировать на срок службы не менее 50 лет. Канализационные трубы, фитинги, материалы и оборудование должны соответствовать нормам и национальным стандартам.

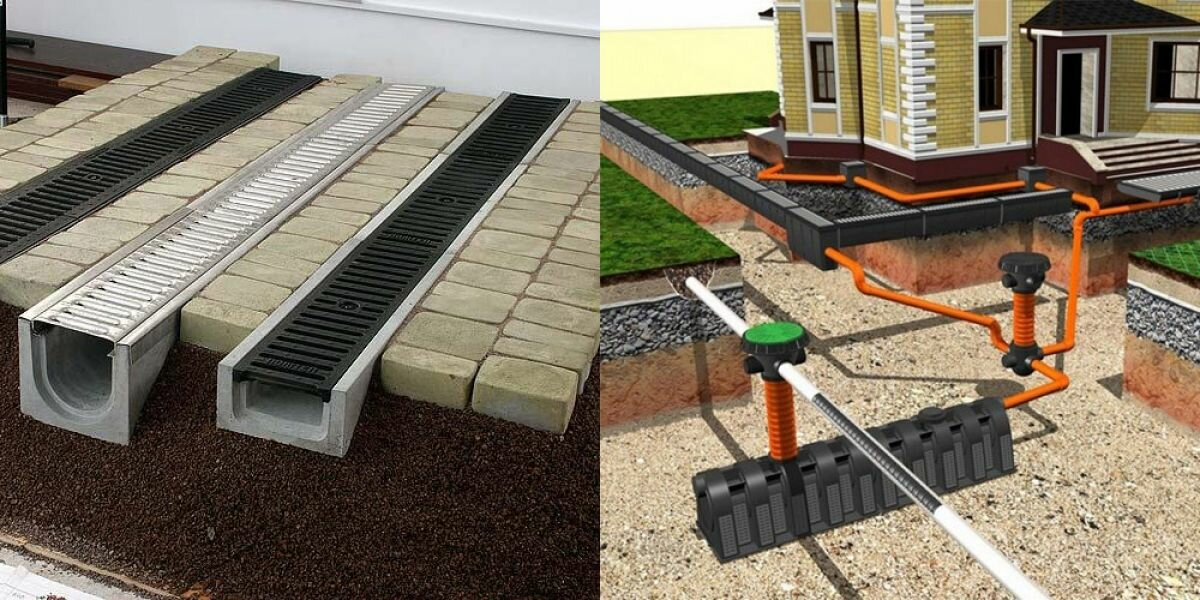

Ливневая канализация
Ливневая канализация применяется для отвода только поверхностной, дождевой воды. Она обустраивается так, чтобы при эксплуатации не попадали в неё промышленные отходы, бытовые, фекальные воды. Необходимо выдержать уклон к месту водосброса так, чтобы вода текла самотёком.
Открытая система дождевой канализации используется в рекреационных местах, индивидуальных домах. А на территории промышленных объектов или с плотной застройкой рекомендуется закрытая система отведения дождевой воды.
Проектирование ливневой канализации учитывает площадь сбора дождевой воды, виды покрытий площади, проницаемость грунта, рельеф, время концентрации потока дождевой воды в дождеприёмниках (определённое значение времени, для быстрого оттока дождевой воды).
Проектирование канализации — сложный и ответственный этап строительства. Ведь от проекта зависит качество проложенной канализации.
Какие этапы придётся пройти?
-
Важно учесть все требования санитарных норм и ГОСТов.
-
Определить параметры материнского грунта и его замены, если он не соответствует нормам.
-
Правильно провести расчёты земляных работ: размер и уклон канализационных труб, глубина монтажа, определение прочности всей канализационной системы.
-
Составить схему проведения земляных работ: рассчитать ширину и глубину траншеи, определить необходимость песчаной подушки, учесть расстояние от дома до септика.
-
Отметить особенности грунтовых вод, структуры почвы, укрепления траншеи.
-
Учесть особенности дождевой канализации, которая может быть в виде открытой или закрытой системы отведения дождевой воды.
В 2024 году спрос на проектировщиков вырос на 30%. Крупные девелоперы и частные заказчики ищут специалистов, которые могут предложить современные и эффективные решения. На курсе вы овладете необходимыми навыками для разработки проектов домов, которые востребованы на рынке.
Пройдите обучение и начните работать с реальными проектами удаленно!
Краткое содержание
- Какие основные нормы нужно учитывать? СП 32.13330.2018 регламентирует уклон, диаметр (например, 110 мм — уклон от 2 см/м). СП 45.13330.2017 указывает глубину прокладки (ниже промерзания грунта на 30–50 см). СП 73.13330.2016 определяет охранные зоны (до 10 м для больших труб).
- Как правильно провести земляные работы для прокладки? Ширина траншеи 110 мм — не менее 60 см. Глубина траншеи должна учитывать песчаную подушку (добавить 5 см). Уплотнение подушки делают только в местах смотровых колодцев. Засыпка траншеи ведётся с учётом усадки грунта (с небольшим запасом).
- Какие особенности нужно учесть при проектировании ливневой канализации? Открытая система подходит для частных домов, парков. Закрытая система лучше для промышленных объектов, плотной застройки. Учитывается площадь сбора воды, тип почвы, рельеф, скорость стока. Вода должна стекать самотёком, уклон рассчитывается заранее.
