Вальмовая крыша самостоятельно: чертежи, пошаговый процесс

Вальмовая крыша самостоятельно: чертежи, пошаговый процесс

13.02.2025
Статьи
Камиль Шангараев

Камиль Шангараев

Проектировать вальмовую крышу начинают со схемы чертежей, расчётов нагрузок и проработки узлов. Вы пошагово своими руками создаете систему, где каждый элемент выполняет задачу.


1. Чертеж из проекта со всеми размерами

В проекте прикидывают всё: как накосные стропила выдержат нагрузку, как соединить коньковый брус, чтобы кровля не "гуляла",  как сделать уклон скатов так, чтобы он отводил дождевую воду. В статье расскажу как самому сделать вальмовую крышу пошагово.

Получится продуманная конструкция. Проект вальмовой крыши, сложнее чем односкатной или двускатной. Поэтому — это вызов для проектировщика. Задача специалиста — учесть все, чтобы не осталось вопросов ни у строительной бригады, ни у домовладельца, если он захочет сделать все сам по видео в Youtube.

Эта статья расскажет как сделать вальмовую крышу дома.

Если хотите узнать, как научиться проектировать профессионально, то начните с основ. «Академия Загородного Строительства» проводит дистанционное обучение проектированию домов. Мы учим как стать проектировщиком с зарплатой от 140 тысяч рублей в месяц.

Перед тем как разбираться с проектом вальмовой крыши, надо понять, что такое вальмовая крыша с точки зрения конструкции.

Из статьи вы узнаете:как правильно сделать вальмовую крышу: чертеж и схемы. Конечно, все детали в рамках статьи не уместить, но последовательность работ изложил.

Профессия — Проектировщик домов
Профессия — Проектировщик домов

Спрос на проектировщиков вырос на 30% за последний год. Это открывает двери к новым возможностям для тех, кто хочет работать удаленно в области создания жилых и коммерческих пространств

Проектирование домов с нуля — это не только высокий доход, но и прямое влияние на будущее архитектуры и городов. Освоение этой профессии даст возможность работать в команде профессионалов, реализовывать масштабные проекты и двигаться в ногу с трендами строительства

Профессия — Проектировщик домов

Что такое вальмовая крыша?

В чем суть конструкции вальмовой крыши? Возьмем двускатную. У ней два поднятых под углом ската сходятся вместе, образуя треугольную форму.

2. Примерно так выглядит сверху двускатная крыша.

Вальмовая крыша состоит уже из четырех скатов: двух трапеций по длинным сторонам здания, и двух треугольникам по торцам. Вот так она выглядит сверху.

3. Это не фото конверта, а вид на вальмовую крышу сверху.

Естественно, это усложнение формы не для красоты. Хотя, для этого тоже. Два дополнительных ската сделают кровлю крепче и устойчивей к ветрам.

Вальмовую считают апгрейдом двускатной: на месте фронтонов появились две вальмы.

Фронтон — вертикальная стенка треугольной формы, которая закрывает торец дома под двускатной крышей. Вы увидите его между скатами и верхним краем стены.

4. Фронтон двускатной крыши

У вальмовой вместо фронтонов — скаты. То есть, крыша закрыта не с двух, а со всех четырех сторон. Поэтому для регионов с сильными ветрами и обильными снегопадами выбирают ее.

Такие кровли простоят на 15–20 лет дольше, чем двускатные аналоги. Это не повод выбирать вальмовую не глядя. Придется провести больше расчетов и потратить больше материалов при монтаже. Это увеличит цену и проекта, и строительства. Для снежных и ветреных регионах, вальмовая подходит больше двускатной. Так, что, если у хозяина дома хватает денег, то советуйте ее.

Регионы РФ, где вальмовая предпочтительнее двускатной

К снежным относят Северо-Западный регион, включая Ленинградскую область, Карелию, Архангельскую, Мурманскую области, где зимой выпадает много осадков.

Значительная снеговая нагрузка в Центральной России и Поволжье: в Московской, Тверской, Владимирской, Кировской областях.

В Урале, Сибири, таких как Челябинская, Свердловская, Тюменская, Омская, Новосибирская областях, снежная зима — обычное явление.

На Дальнем Востоке, в Приморском, Хабаровском краях, а также на Сахалине, снег также создает серьёзную нагрузку для кровли.

К ветреным регионам относят северные территории России, такие как Архангельская и Мурманская области, побережье Баренцева, Карского морей, где ветры создают высокое давление на здания.

Карта ветровых и снеговых нагрузок

Ветреные условия характерны для приморских районов, включая Калининградскую, Ленинградскую области, а также Приморский край. В южных степных районах, таких как Республика Калмыкия, Астраханская область, Ставропольский край, ветры дуют регулярно с большой силой.

Ветреный климат часто встречается в горных районах, побережьях Кавказа, таких как Краснодарский край, Карачаево-Черкесия, Северная Осетия, где ветры со склонов значительно усиливаются.

Снежный климат на Севере, в Сибири, на Дальнем Востоке, а ветреный — на Севере, в степях Юга, приморских регионах. В этих условиях вальмовая лучше, так как её конструкция равномерно распределяет снеговую нагрузку, минимизирует воздействие ветра.

5. Двускатная и вальмовая крыша

С отличиями в форме разобрались. Ничего сложного. На этом простота заканчивается. Спроектировать и построить такую крышу сложно. Об этом буду рассказывать всю статью. К концу, надеюсь, начнете разбираться лучше.

Конструкция вальмовой крыши

Вальмовая сложно проектировать из-за геометрии и множества узлов в местах соединений деталей.

6. Конструкция стропильной системы вальмовой крыши. Пока выглядит сложно, но скоро все объясню.

Каждый элемент выполняет задачу:

  • Конек или коньковый брус. Центральная линия. Здесь встречаются скаты. Конек задает симметрию. К нему крепятся все стропила. Так крыша получает каркас. Давайте найдем конек на фото.

7. Конек по центру.

2. Стропила — накосные и рядовые балки. Поддерживают всю конструкцию.

Снова обратимся к фото с видом сверху. Накосные балки выделены зеленым. Остальные — рядовые, нарожники, ригели. О них поговорим в разделе про монтаж.

9. От углов здания к коньку идут диагональные стропила — накосные.

3. Обрешетка. Основа для кровли. Усиливает жесткость конструкции.

10. Обрешетка

4. Мауэрлат. На этот брус опираются стропила. Мауэрлат укладывают по верхнему периметру стен дома. Он распределяет нагрузку от стропил на стены здания. Можно даже назвать его фундаментом стропильной системы.

11. Мауэрлат по периметру стен дома.

В видео «Академии Загородного Строительства» «ВАЛЬМОВАЯ КРЫША. Стропильная система. Конструктив. "Строй и Живи» Александр Касумов вкратце показывает как сделать вальмовую крышу своими руками.

Монтаж вальмовой крыши

Монтаж вальмовой крыши — поэтапный процесс в котором каждый шаг опирается на предыдущий. Опишу последовательность и кое-какие детали монтажа.

Готовим основание

Мауэрлат берем из бруса сечением 150×150 мм. По СП 64.13330.2017 «Деревянные конструкции» рекомендуемая минимальная ширина бруса составляет 1/3 ширины стены. Брус толщиной 150 мм подходит для стены до 450 мм.

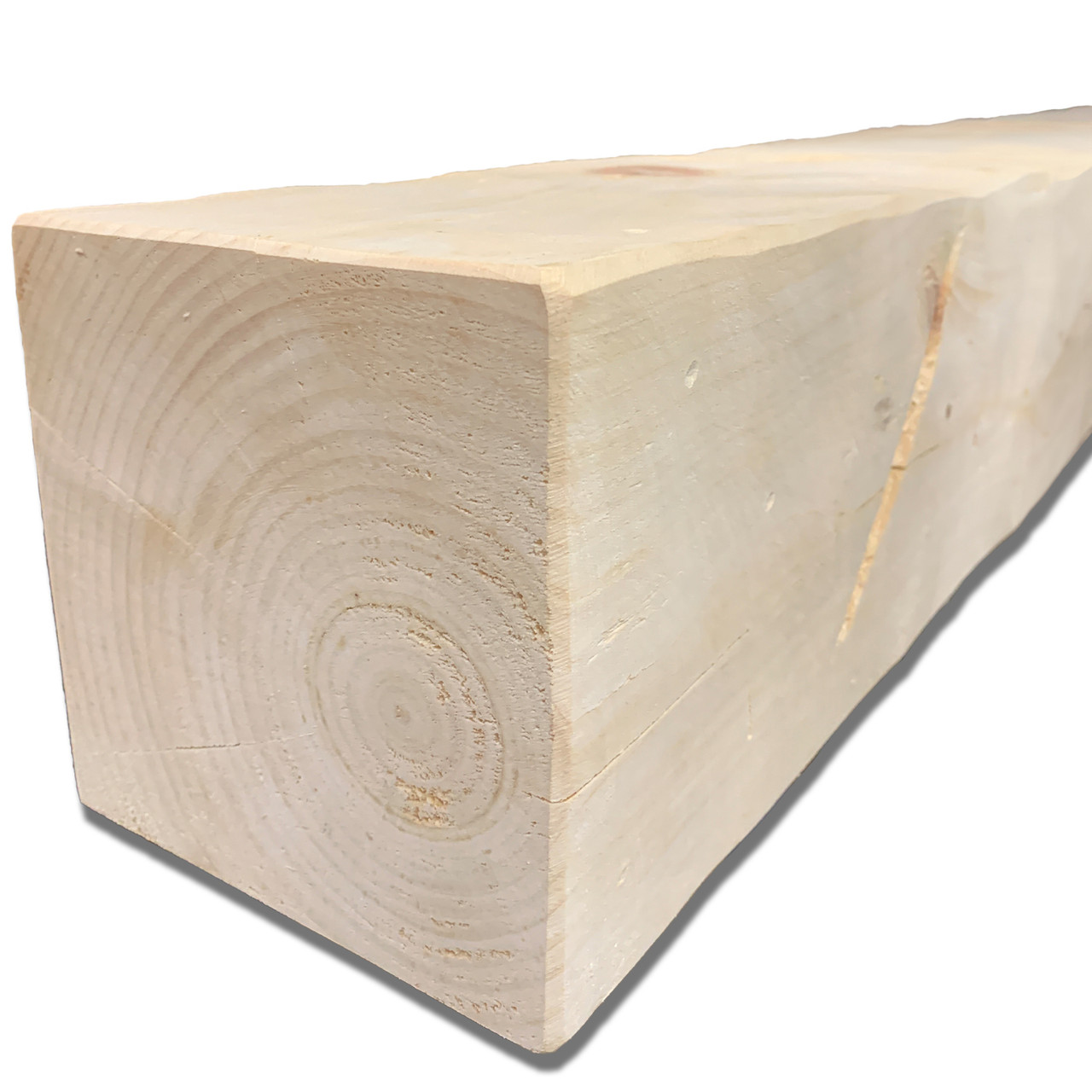

12. Брус сечением 150×150 мм. То, что надо для мауэрлата.

Для накосных стропил — доски 50×200 мм, обработанные антисептиком.

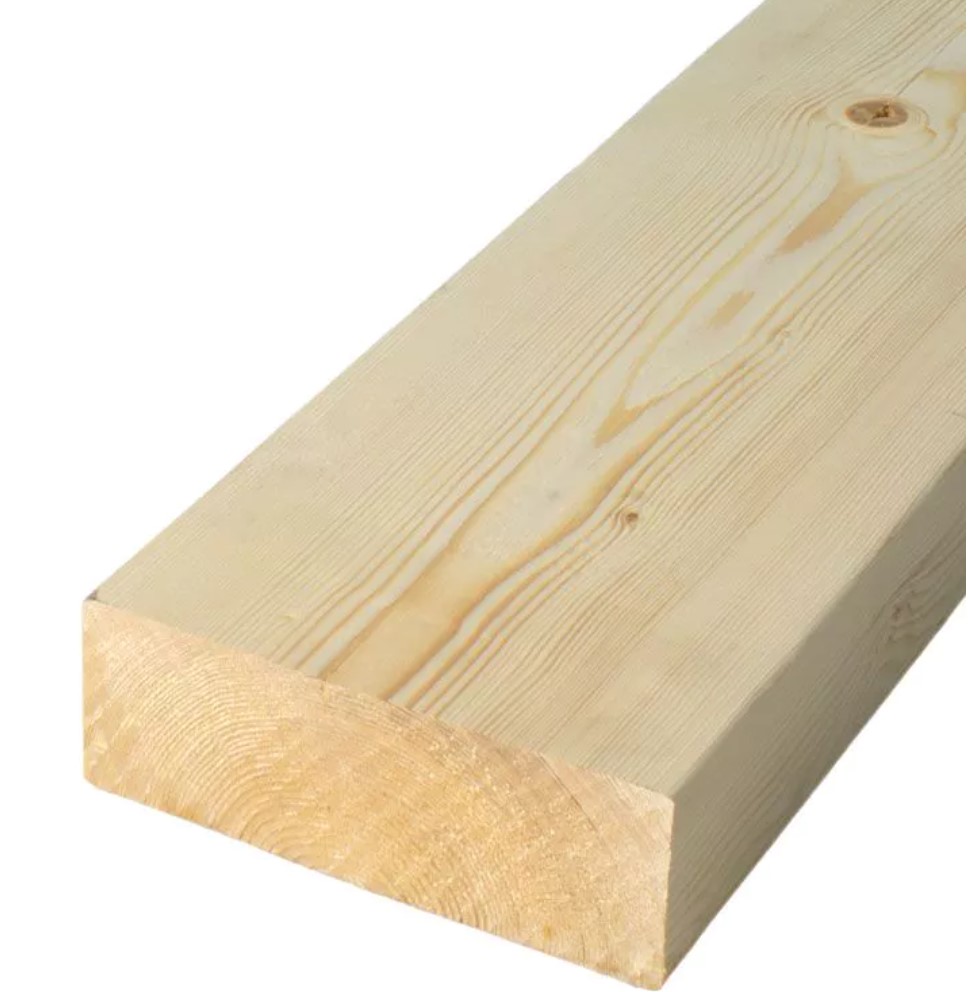

13. Доска 50×200 мм

Если клиент хочет металлочерепицу — заранее закладываю шаг обрешетки 350 мм

Когда стройматериалы запасены, начинаем монтаж.

Крепим мауэрлат

Советую крепить мауэрлат анкерными болтами к армопоясу. Это исключит смещение даже при сильных ветрах. Здесь держите уровень: малейший перекос нарушит конструкцию.

Между мауэрлатом и стеной укладывают гидроизоляцию (например, рубероид), чтобы защитить дерево от влаги.

14. Анкерный болт на мауэрлате

Установка конькового бруса

  • Коньковый брус закрепляют на временных подпорках, чтобы закрепить на нужной высоте.

Коньковый брус выбирают с сечением 100×150 мм или больше.

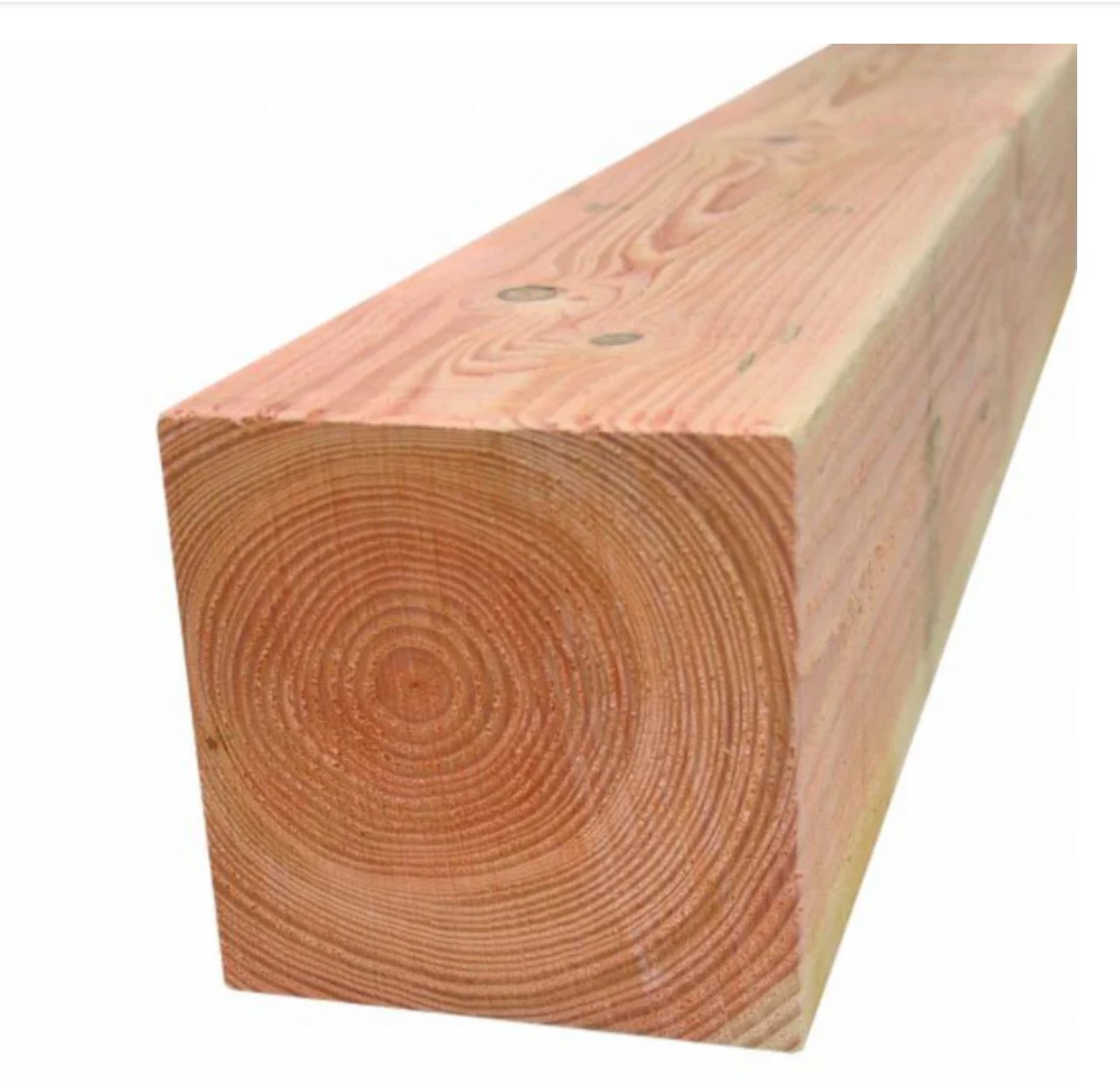

16. Брус для конька

  • Проверяют горизонтальность уровнем. От конька зависит симметрия всех скатов.

Монтаж накосных стропил

Накосные стропила устанавливают первыми. Они задают геометрию. Проверяйте диагонали — симметрия критически важна.

Накосные стропила устанавливают от углов мауэрлата к вершинам конька. Сверху, концы стропил с коньком соединяют одним из этих способов:

  • сбоку к коньковому брусу с врубкой или крепёжными пластинами;

  • встык друг с другом без конька. Соединяют металлическими пластинами;

  • поверх конька.

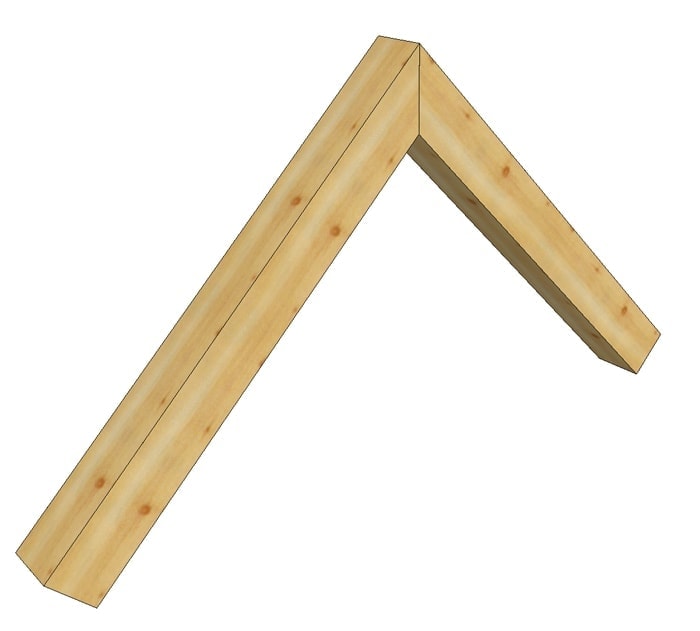

17. Соединение стропил поверх конька. Чтобы уложить стропила на брус, внизу делают пропилы.

Нижние концы стропил крепят на углах мауэрлата металлическими уголками.

Накосные стропила закрепили. Теперь пора заняться рядовыми.

Монтаж рядовых стропил

Рядовые закрепляют между мауэрлатом и накосными стропилами. Чтобы избежать "гуляния" конструкции, добавляют ригели и подкосы. Например, ригели обязательны для пролётов больше 4 метров.

Шаг между стропилами обычно держат 60–90 см. Это зависит от материала кровли. Концы рядовых стропил крепят также как и накосные: верхние — к коньковому брусу, а нижние — к мауэрлату металлическими уголками.

18. Конек, накосные, рядовые стропила

Установка ригелей и подкосов

  • Ригелями соединяют противоположные стропила. Они укрепляют конструкцию, не дают ей прогнуться.

19. Ригель

  • Подкосы устанавливают под длинные накосные стропила, чтобы снизить нагрузку.

Эти элементы добавляют укрепляют конструкцию. Без них — никак.

Монтаж ендов

  • Ендовы устанавливают в местах внутренних углов скатов, где сходятся два ската.

  • Под ендовы монтируют усиленную обрешётку, так как в этих местах скапливается влага.

  • Ендовы укрепляют гидроизоляционным ковром с металлическими профилями.

20. Ендовая балка стыкует скаты.

Монтаж обрешётки

Для металлочерепицы делают обрешётку с шагом 350 мм, а для мягкой кровли — сплошное покрытие из фанеры.

Шаг обрешётки зависит от типа кровли. Обрешётка крепится саморезами.

21. Обрешетка.

Укладка гидроизоляции

Если проект предполагает мансарду, в проекте закладывают слой утеплителя. Гидроизоляционная мембрана защищает утеплитель от влаги, а пароизоляция не дает скапливаться конденсату. Вот как это делают:

  • Поверх обрешётки укладывают гидроизоляционную мембрану. Полотна укладывают с нахлёстом 10–15 см. Закрепляют степлером.

  • Стыки герметизируют специальной лентой.

Укладка кровли

Работают от карниза к коньку. Это работает для всех материалов — будь то металлочерепица, мягкая кровля или керамическая черепица. Герметичность в местах стыков — архиважно. Проверяйте стыки, углы, чтобы не допустить протечек.

  • Металлочерепица:

    • Укладывают листы снизу вверх, начиная от карниза.

    • Листы скрепляют саморезами с антикоррозийным покрытием.

  • Мягкая кровля:

    • Укладывают подкладочный ковер, затем монтируют черепицу рядами.

    • Каждый следующий ряд укладывают в шахматном порядке.

22. Металлочерепица.

Установка карнизного свеса и водосточной системы

  • К карнизам крепят капельники для отвода воды.

  • Монтируют водосточные желоба, трубы.

Завершение работ

Заканчивают монтажом коньковых элементов и водосточной системы. Это оставляют на финал, чтобы не мешать другим работам. В конце проверяют кровлю на герметичность креплений.

Советы при монтаже

Сделайте разметку

Прежде чем монтировать стропила, сделайте разметку на мауэрлате и коньковом брусе. Это упростит крепление.

Проверьте симметрию

После установки накосных стропил проверьте симметрию. Без равномерных углов наклона скатов вода не будет сходить нормально.

Укрепите сложные узлы

Укрепите ендовы, коньковый узел, точки соединения накосных стропил с мауэрлатом. Для дополнительной прочности крепите металлическими пластинами.

Сделайте гидроизоляцию в местах узлов

Вода чаще протекает через ендовы, карнизные свесы. Поэтому герметизируйте стыки.

Проверьте нагрузку

При работе с накосными стропилами проверьте прочность под нагрузкой. В местах, где сходятся несколько элементов, добавьте подкосы.

Сделайте вентиляцию под кровлей

Не забудьте сделать вентиляционные отверстия в карнизах или софитах. Это не даст конденсату собираться под кровлей.

Работайте безопасно

Если решили сделать своими руками, то монтаже на высоте используйте страховочные пояса, а инструменты держите под рукой.
Стать проектировщиком без технического образования
Стать проектировщиком без технического образования

Освоить проектирование домов можно без технического образования и опыта в строительстве

Этот курс рассчитан на новичков и помогает быстро выйти на рынок. Работа проектировщика не требует привязки к офису — все задачи можно выполнять удалённо, зарабатывая от 150 000 рублей в месяц уже в первые месяцы работы

Стать проектировщиком без технического образования

Подготовка схемы крыши

Проектирование начинаю с того, что изучаю условия участка. Изначально не знаю какого типа будет конструкция, но определяю в ходе работы. Перед созданием схемы анализирую несколько факторов:

  • Форма:
    Если дом вытянутый (например, 10×8 метров), вальмовая крыша будет смотреться пропорционально, защитит все стороны здания. Двускатная откроет торцы для ветра, а шатровая подойдет только для квадратных зданий.

  • Погодные условия:
    В регионах с сильными ветрами наклонные скаты минимизируют силу ветра, так как он будет «скользить» по кровле. В снежных районах это хорошо тем, что снег сходит равномерно. Нагрузка распределяется по всей конструкции.

23. Наклон дает снегу легко скатываться вниз

  • Практичность:
    Форма закрывает стены со всех сторон, не дает попасть дождю на фасад. Карнизные свесы дополнительно защищают стены, фундамент. Под такой кровлей останется больше полезного пространства, чем под шатровой, если заказчик хочет сделать мансарду.
  • Бюджет:
    Вальмовая дороже двускатной, но дешевле шатровой на сложных домах.

Подготовка схемы, расчет параметров системы

Делаю проект по этим шагам:

  • Создаю схему конструкции.

  • Выполняю расчёты.

Эти процессы связаны, так как без точных параметров невозможно составить чертёж. Вот как это делаю пошагово.

Анализ плана дома

Начинаю с изучения размеров здания: длины, ширины, высоты стен. Если дом прямоугольный, это даёт основу для четырехскатной конструкции, где два ската будут трапециевидными, а два — треугольными.

На этом этапе определяю форму. Проверяю, есть ли сложные элементы, например, пристройки или выступы, которые повлияют на конструкцию.

Определение углов наклона

Угол наклона скатов зависит от климата, кровельного материала:

  • Для металлочерепицы минимальный угол — 15°.

  • Для снеговых регионов оптимальный угол — 35–45°, чтобы снег легко сходил.

Высоту конька рассчитываю на основе ширины здания и угла наклона, так как от этого зависит геометрия конструкции.

Размещение опорных элементов

На схеме указываю основные элементы:

  • Мауэрлат.

  • Коньковый брус.

  • Накосные, рядовые стропила.

Расчёт параметров

На этом этапе выполняю точные расчёты для каждого элемента:

  • Длина. Определяю длину рядовых и накосных стропил, чтобы рассчитать, сколько нужно материала.

  • Шаг. Рассчитываю расстояние между стропилами (обычно 60–90 см), чтобы обеспечить равномерное распределение нагрузки.

  • Сечение пиломатериала. Для накосных, которые несут повышенную нагрузку, выбираю сечение 50×200 мм, для рядовых — 50×150 мм.

  • Нагрузки. Учитываю снеговые, ветровые, собственные нагрузки, чтобы определить, какие материалы выдержат вес, не прогнутся.

Расчёт параметров проводят с  внимательностью. Чтобы упростить работу, воспользуйтесь онлайн-калькулятором вальмовой крыши. Он поможет определить длину стропил, угол наклона, высоту конька, количество материалов. Это сэкономит время и сократит ошибки при проектировании.

Детализация сложных узлов

Прорисовываю узлы конструкции, чтобы избежать ошибок при монтаже:

  • Коньковый узел. Место соединения рядовых и накосных стропил.

  • Ендовы. Внутренние углы, требующие усиления, гидроизоляции.

  • Карнизный свес. Защищает стены от осадков, придаёт крыше завершённый вид.

Финальная схема

После выполнения всех расчётов готовлю финальный чертёж:

  • Указываю все размеры: длину стропил, высоту конька, шаг.

  • Отмечаю расположение всех узлов, деталей.

  • Проверяю соответствие чертежа строительным нормам, требованиям.

Правильно составленный чертеж станет основой для проектирования и монтажа: своими руками или силами строительной бригады. Тут уж как пожелает заказчик.

Материалы

Основа стропильной системы — дерево. Именно оно как Атлант держит весь вес. Оно должна справиться с нагрузками от кровли, ветра и снега. Поговорим о материалах:

  • Дерево для стропильной системы:

    • Мауэрлат: Брус 150×150 мм для передачи нагрузки на стены.

    • Стропила: Доски 50×150 мм для рядовых, 50×200 мм для накосных. Обработка антисептиком обязательна.

Сосна, ель — лёгкие, прочные, доступные по цене материалы.

  • Кровельное покрытие:

    • Металлочерепица (лёгкая, доступная).

24. Металлочерепица

  • Мягкая кровля (для сложных форм).

25. Мягкая кровля

  • Керамическая черепица (тяжёлая, но долговечная).

26. Керамическая черепица

  • Гидро- пароизоляция:

    • Мембраны для защиты от влаги, конденсата.

  • Крепёжные элементы:

    • Металлические уголки, пластины, саморезы, анкерные болты.

  • Дополнительные элементы:

    • Утеплитель (минеральная вата или пенополистирол).

    • Обрешётка: рейки с шагом или сплошной настил.

Эти материалы формируют основу кровли. Теперь, хочу отдельно остановиться на сложных узлах, которые требуют особого внимания при монтаже.

Сложные узлы

Есть узлы, которые требуют особого внимания:

Коньковый узел

  • Что это. Центральная точка, где соединяются накосные и рядовые стропила с коньковым брусом.

  • Задачи. Задает симметрию, принимает нагрузку от скатов.

  • Монтаж:

    • Для плотного прилегания к коньковому брусу верхние торцы подрезают.

    • Крепят металлическими уголками, накладками или саморезами.

27. Так выглядит стык конькового узла

Ендовы

  • Что это. Внутренние углы на пересечении двух скатов.

  • Задачи. Отводят воду из внутренних стыков.

  • Монтаж:

    • Под ендову укладывают сплошную обрешётку, чтобы усилить конструкцию.

    • Гидроизоляцию укладывают с нахлёстом, а стыки герметизируют.

    • Для отвода воды устанавливают ендовные профили.

28. Ендовные профили для отвода воды. В данном случае – алюминиевые.

Узел накосных стропил

  • Что это. Места соединения накосных с мауэрлатом и коньковым брусом.

  • Задачи. Поддерживают диагональные участки, принимают на себя повышенные нагрузки.

  • Монтаж:

    • Накосные выбирают сечением больше, чем у рядовых (например, 50×200 мм).

    • Соединение с мауэрлатом усиливают металлическими уголками или пластинами.

    • Укрепляют подкосами, чтобы уменьшить напряжение.

Примыкание к мауэрлату

  • Что это. Место, где стропила соединяются с мауэрлатом.

  • Задачи. Распределяют нагрузку на стены здания.

  • Монтаж:

    • Нижние концы закрепляют с помощью уголков и саморезов. Чтобы не смещались, добавляют упоры или кронштейны.

29. Примыкание стропил к мауэрлату

Карнизный свес

  • Что это. Выступающие части, которые защищают стены от стекания на них осадков.

  • Задачи. Не дать воде попасть на фасад, фундамент.

  • Монтаж:

    • Устанавливают капельники для отвода воды.

    • Для вентиляции подкровельного пространства используют софиты или вентиляционные решётки.

30. Карнизный свес

Краткое содержание

  • Перед строительствам считают бюджет, прикидывают последовательность работы. Цена материалов возрастает из-за большого количества стропил, раскосов, узлов. Кроме того, нужно точно рассчитать углы наклона, чтобы кровля справлялась с нагрузками. Будущий домохозяин должен быть в курсе заранее, чтобы не было сюрпризов при строительстве.
  • Ещё один нюанс — утепление. Из-за сложной геометрии надо купить больше теплоизоляционных материалов и потратить времени на установку. Если в доме будет мансарда, надо делать вентиляцию подкровельного пространства, чтобы избежать скопления конденсата.
  • Для вальмовой чаще берут материалы, которые легко подгонять под сложную форму: металлочерепицу, гибкую черепицу или композитную кровлю. Да, цена выше, но выглядеть крыша будет красиво. Такая кровля — не только красиво выглядит, но защищает дом от непогоды. Это то, чего хочет хозяин дома.
Поделиться
