План вентиляции в частном доме нельзя рассматривать отдельно от общего проекта здания. Вентиляцию подстраивают под архитектуру, планировку и назначение помещений.

Сразу расскажу о важности хорошей вентиляции в доме.

Для нормальной жизни человеку нужно минимум 30 кубометров свежего воздуха в час. Этого достаточно, чтобы дышалось комфортно, а уровень углекислого газа и влажности в комнате был в пределах нормы.

Но если дома разжигают камин, работает твердотопливный или газовый котел, — воздуха нужно больше. Для дровяной печи или камина надо сделать дополнительный приток воздуха. Сколько? Пропорционально мощности оборудования — примерно по одному кубометру на киловатт

Газовая плита тоже потребляет воздух: чем больше конфорок работают, тем больше воздуха надо нагнать на кухню. Зимой газовый котел может "забирать» еще больше кислорода. Поэтому система вентиляции должна перекрывать все возможные нагрузки. В доме всегда должно быть свежо и комфортно.

Собственно, с этим связаны и затруднения архитекторов при планировании. Ошибки начинаются на этапе когда делают проект вентиляции в жилом доме

  • недостаточный воздухообмен из-за низкой мощности системы;
  • неправильное расположение воздуховодов, мешающее нормальной циркуляции воздуха;
  • неправильный выбор оборудования.

Это рождает ряд проблем: затхлый воздух, повышенная влажность, плесень и даже повреждение строительных конструкций.

Когда делаешь проекты вентиляции в частном доме: схема и план — это минимум. Недостаточно просто "проложить трубы". Архитектор должен учесть:

  • строительные нормативы;
  • объёмы воздуха,
  • баланс подачи и вытяжки.

Без обучения сделать техническое задание на проектирование невозможно.

В статье расскажу, с какими задачами сталкиваются проектировщики и архитекторы, какие ошибки нельзя допускать и на чем основывать выбор решений. Поговорим о том, как сделать проект вентиляции в одноэтажном доме.

В курсе «Обучение проектированию домов» рассказываем как сделать проект вентиляции в частном доме: 1 этаж, 2 этаж и чердак. Рассматриваем последовательность проектирования вентиляции на примере разных загородных домов, чтобы студент понял последовательность, а не просто запомнил несколько шаблонов. Вы научитесь делать техническое задание на проектирование.

Заработок на проектировании во время обучения
Заработок на проектировании во время обучения

Практическая работа на курсе позволит вам начать зарабатывать ещё до его завершения. Проекты для реальных клиентов, готовые кейсы и портфолио — вы получите практический опыт в первый месяц обучения

Полученные навыки можно будет сразу применять в работе, открывая доступ к первым заказам и стабильному доходу

Заработок на проектировании во время обучения

Виды вентиляции для частного дома

Если в помещение поступает мало свежего воздуха, уровень углекислого газа растет. Его содержание измеряют в ppm (частей на миллион). Это показатель того, сколько молекул CO₂ приходится на миллион молекул воздуха.

Человеку легко дышать, когда уровень углекислого газа в пределах 600–800 ppm. Влажность воздуха лучше держать между 40 и 60%. В этом диапазоне не чувствуют ни сухости, ни сырости.

Невозможно по ощущениям определить уровень CO₂ в воздухе. Поэтому нужно пользоваться датчиком.

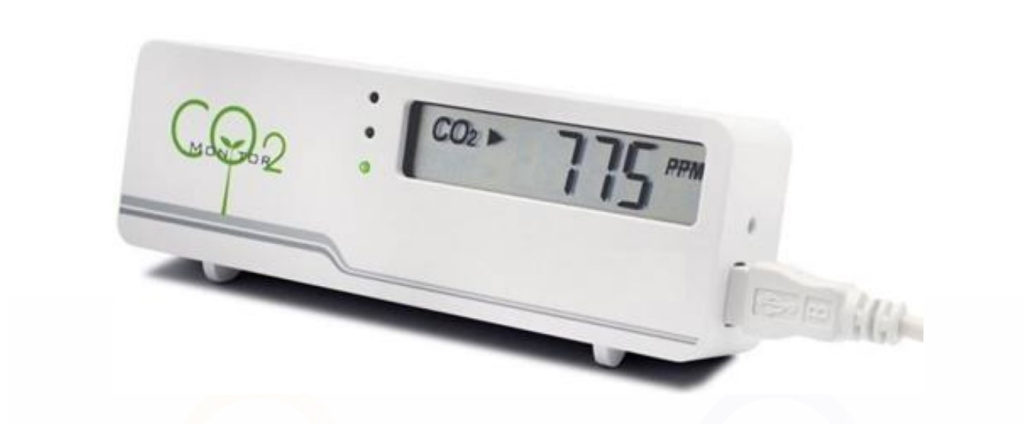

Прибор для определения уровня CO₂ в помещении.

Проектирование учитывает разные детали:

  • куда пойдут воздуховоды, чтобы не мешали шкафам и кроватям.
  • где сделать выходы, чтобы воздух не дул на диван или кровать.

Техническое задание на проектирование также учитывает, где стоят стены и балки, чтобы воздуховоды потом не пришлось перекручивать или разбирать.

Без грамотного технического задания и проекта дома в помещениях появляется затхлый запах, на стенах образуется грибок, а жить становится некомфортно. Поговорим о том как три типа вентиляции решают эти проблемы.

Три типа вентиляции в загородном доме

Есть три вида вентиляции в загородном доме:

  • Естественная — воздух заходит через окна или щели, выходит через вытяжные каналы. Просто, но почти всегда недостаточно.
  • Гибридная — сочетает естественную вентиляцию с вытяжными вентиляторами, например, в санузлах.
  • Принудительная — оборудование полностью контролирует подачу и удаление воздуха.

Системы выбирают исходя из типа дома, бюджета и запросов заказчика

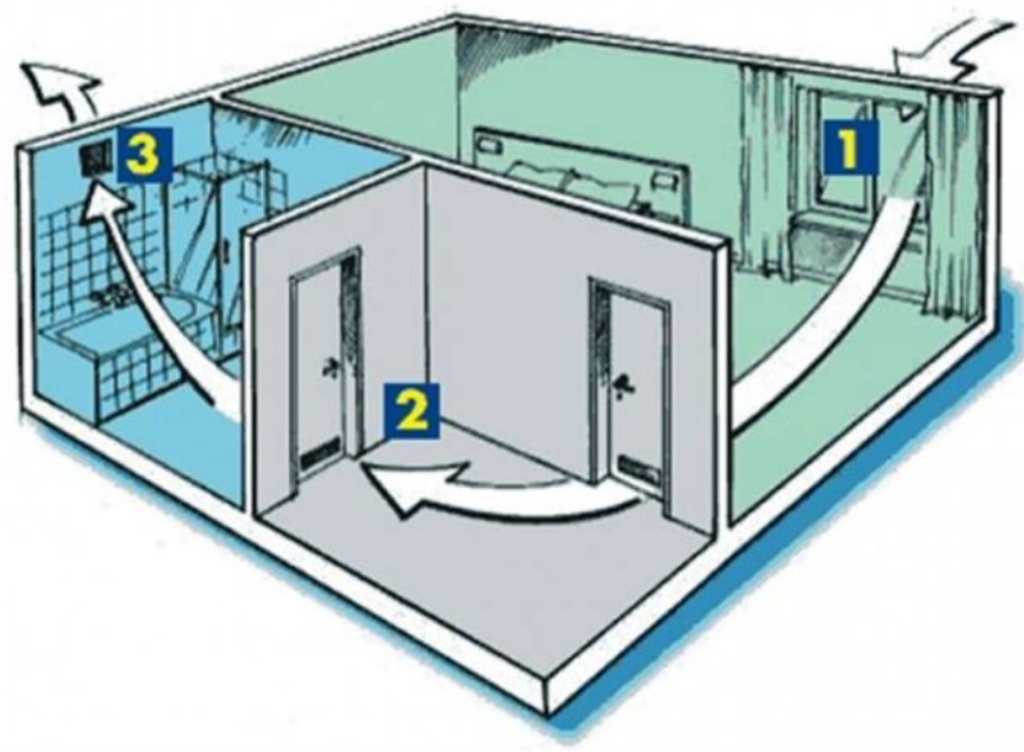

ЕстественнаяПример схемы естественной вентиляции

Естественная вентиляция работает через вытяжные каналы в санузлах, кухне и технических помещениях. Она удаляет загрязнённый воздух за счёт естественной тяги. Плюсы в низкой цене и простоте монтажа.

Также эффективность такого вентилирования зависит от климата. Летом, когда температура внутри и снаружи дома примерно одинаковая, тяга ослабевает или полностью исчезает. Чтобы улучшить её и защитить шахты от задувания ветром, устанавливают дефлекторы.

Гибридная

Гибридная вентиляция сочетает элементы естественной и механической. Это компромиссное решение для домов, где невозможно сделать полноценную систему принудительной вентиляции. Такое решение при проектировании лучше, чем одна лишь вентиляция через окна и зазоры под дверьми.

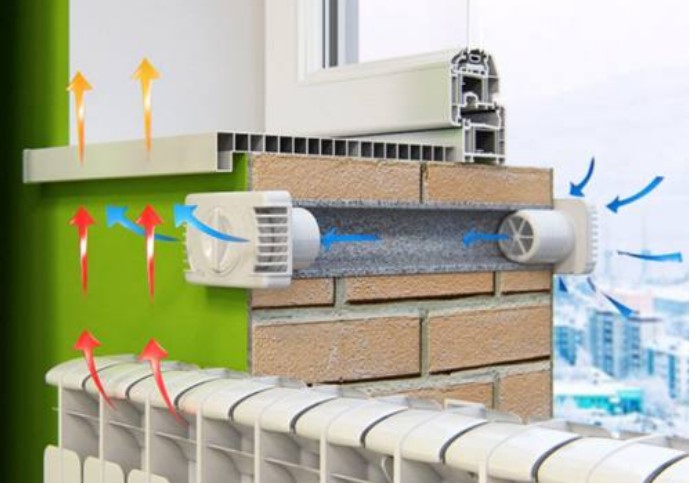

Бризер — один из элементов гибридной вентиляции

Как работает:

  • Приток воздуха идет через клапаны, которые устанавливают в жилых комнатах.
  • Удаление воздуха идет через вытяжные каналы с механическими вентиляторами, которые включают при необходимости.

Преимущества:

  • Экономия. Гибридная система дешевле, чем принудительная.
  • Простота установки. Приточные клапаны монтируют в стенах или оконных проёмах.
  • Гибкость. Вытяжные вентиляторы работают только при необходимости, что снижает энергозатраты.

Ограничения:

  • Ограниченный воздухообмен. Приточные клапаны обеспечивают всего 30–50 м³/ч, что недостаточно для крупных помещений.
  • Эстетика. Отверстия в стенах диаметром 125–160 мм могут испортить внешний вид фасада.

Гибридная система — для домов с ограниченным бюджетом и небольшими помещениями.

Принудительная

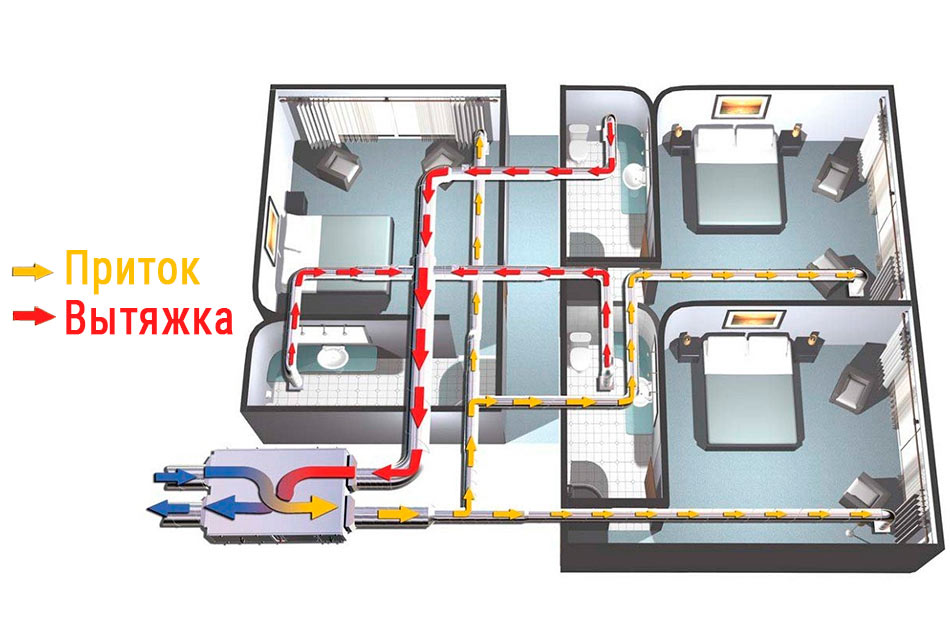

Вытяжная установка в системе принудительной вентиляции

Принудительная вентиляция — система с полным контролем подачи и удаления воздуха. Техническое задание на проектирование включает приточные и вытяжные установки с вентиляторами.

Как работает принудительная вентиляция:

  • Приток. Свежий воздух подают через приточные установки, которые также могут его нагревать и фильтровать.
  • Вытяжка. Загрязнённый воздух удаляют вентиляторы через вытяжные каналы.
  • Регулировка. Работа системы управляется автоматикой. Она поддерживает заданные параметры микроклимата.

Преимущества:

  • Система регулирует температуру, влажность и скорость воздухообмена.
  • Воздух обновляется на 100%. Это подходит для домов с герметичными окнами и утеплением. Окна не надо открывать даже летом.
  • Исключает сквозняки и выхолаживание помещений. Работает бесшумно.

Ограничения:

  • Стоимость. Принудительная дороже, чем естественная и гибридная.
  • Энергозатраты. Вентиляторы и нагреватели постоянно потребляют электроэнергию.
  • Монтаж. Сложно устанавливать, особенно в уже построенных домах.

Принудительная система подходит для домов с большими площадями и герметичными окнами.

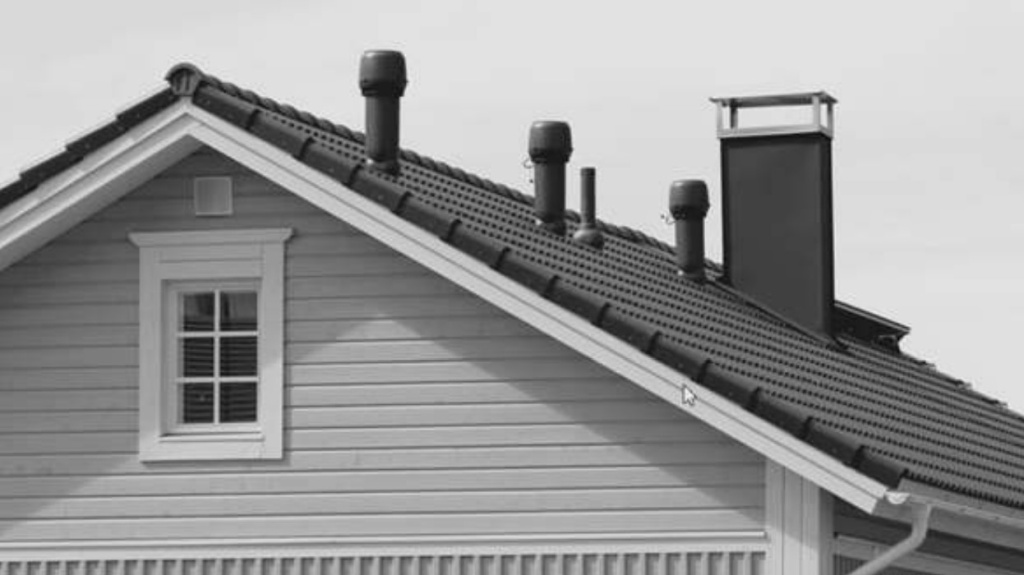

Крыша дома с принудительной вентиляцией выглядит примерно так

Проект вентиляции частного дома

Проект включает:

Распределение потоков воздуха:

  • Подача свежего воздуха в жилые комнаты;
  • Удаление загрязнённого из кухонь, санузлов и технических помещений.

Подбор оборудования:

  • Выбор вентиляторов, воздуховодов, решёток и фильтров, подходящих для площади и планировки дома.

Схема воздуховодов:

  • Расчёт диаметра и длины каналов для бесшумной и эффективной работы системы.

Особенности дома:

  • Учитывают вентиляцию дополнительных элементов: каминов, саун, джакузи, гаражей и.т.д..

На каком этапе создают проект?

Проект разрабатывают одновременно с общим проектом дома. Так легко интегрировать её в конструкцию здания и сократить затраты на монтаж.

Проектирование требует знаний нормативов, расчётов воздухообмена и особенностей оборудования. Архитектор учтет все детали, чтобы система работала эффективно и соответствовала стандартам.

Стоимость приточной вентиляции в доме

Организация зависит от бюджета. Вот примеры решений:

  • Бесплатно. Просто открывают окна или форточки. Это дешево, но появляются сквозняки. Летом — терпимо, но зимой застудит дом.
  • До 2000 рублей. Оконные клапаны устанавливают между створкой и рамой окна. Свежий воздух поступает, но из-за щелей не избежать шума и холода.

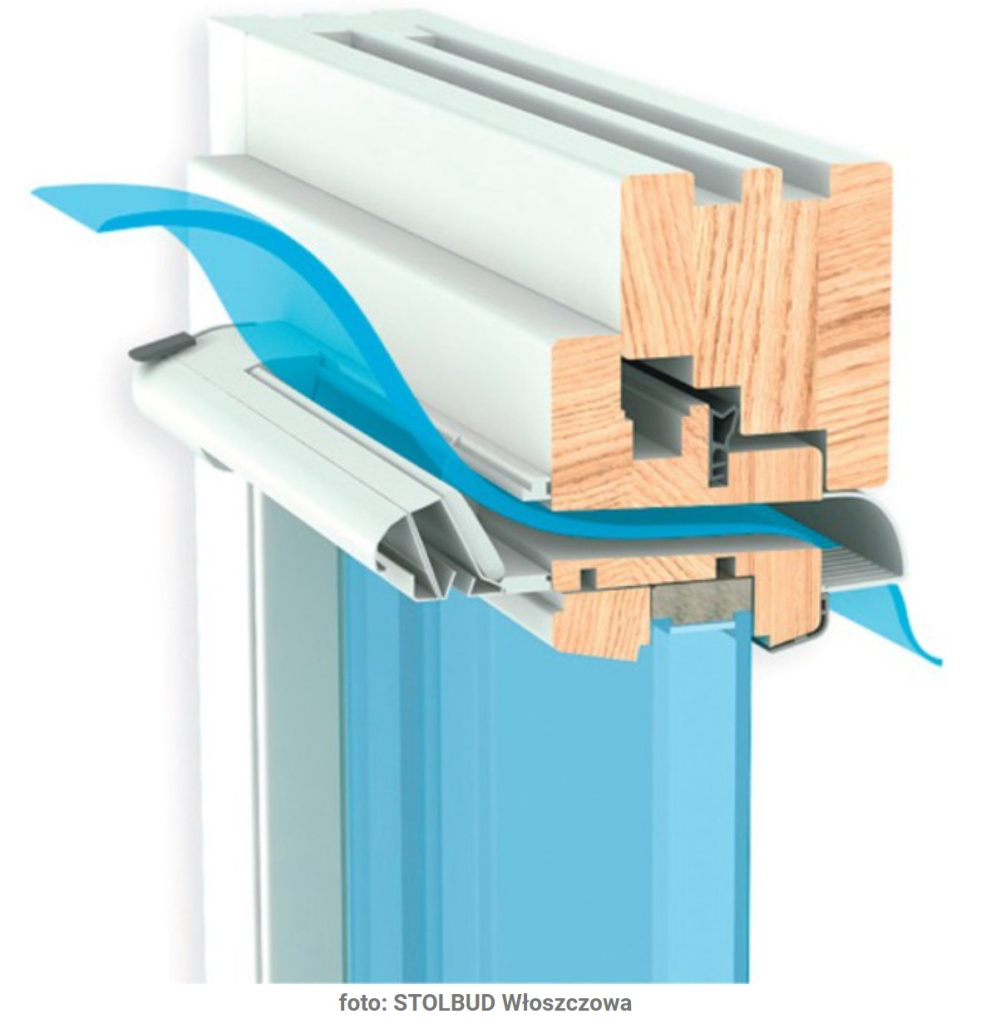

Оконные клапаны для вентиляции

  • От 5000 до 70 000 рублей. Используют настенные клапаны (бризеры) с вентиляторами и функцией рекуперации. Они нагревают воздух и экономят тепло, но распределяют его только в радиусе 2–3 метров.
  • От 500 000 до 1,5 млн рублей. Используют приточно-вытяжные системы с подогревом, фильтрацией и воздуховодами в каждую комнату. Это полностью решает вопрос вентиляции, но подходит для проектирования домов с серьёзным бюджетом.

Приточная вентиляция подает свежий воздух в дом, регулирует температуру и влажность.

Стандартный состав приточного оборудования

Ни одно техническое задание не обходится без такого набора оборудования:

Система фильтрации:

  • Регулирует уровень G3 для удаления крупной пыли и насекомых.
  • Можно установить HEPA-фильтры для более тонкой очистки воздуха.

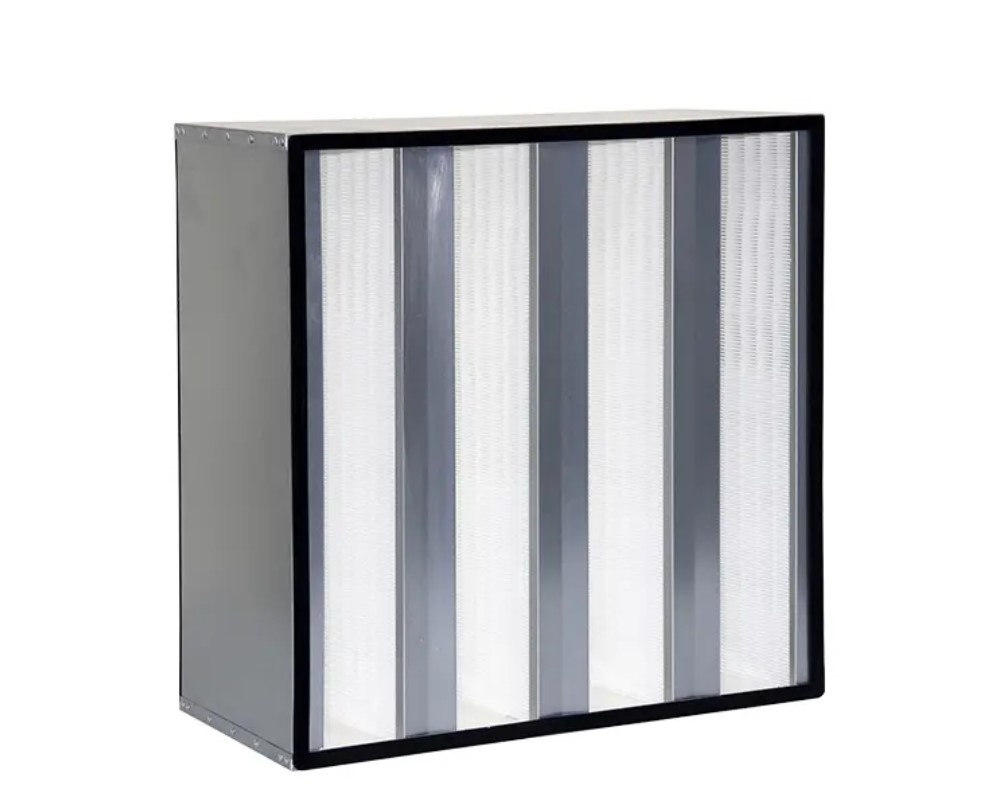

Нера-фильтр для дополнительной очистки воздуха

Нагреватель и датчики:

  • Поддерживают комфортную температуру воздуха 21–23 °C в холодное время.
  • Можно использовать водяные секции нагрева для домов с газовым котлом или электрические ТЭНы.

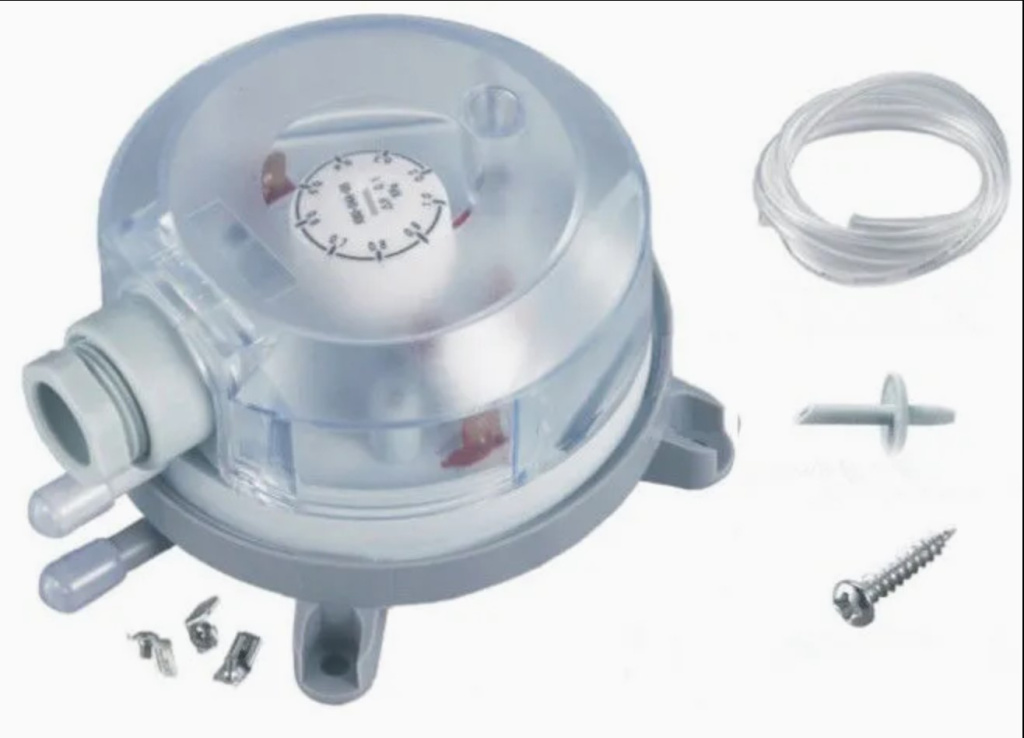

Дифференциальный датчик давления с функцией отключения

Вентиляторы:

  • Регулируют объём и скорость подачи воздуха.

Шумоглушители:

  • Благодаря им система работает бесшумно.

Система автоматики:

  • Контролирует параметры микроклимата.
  • Поддерживает программы работы, например, включение раз в сутки при отсутствии жильцов.
  • Можно управлять системой через Wi-Fi.

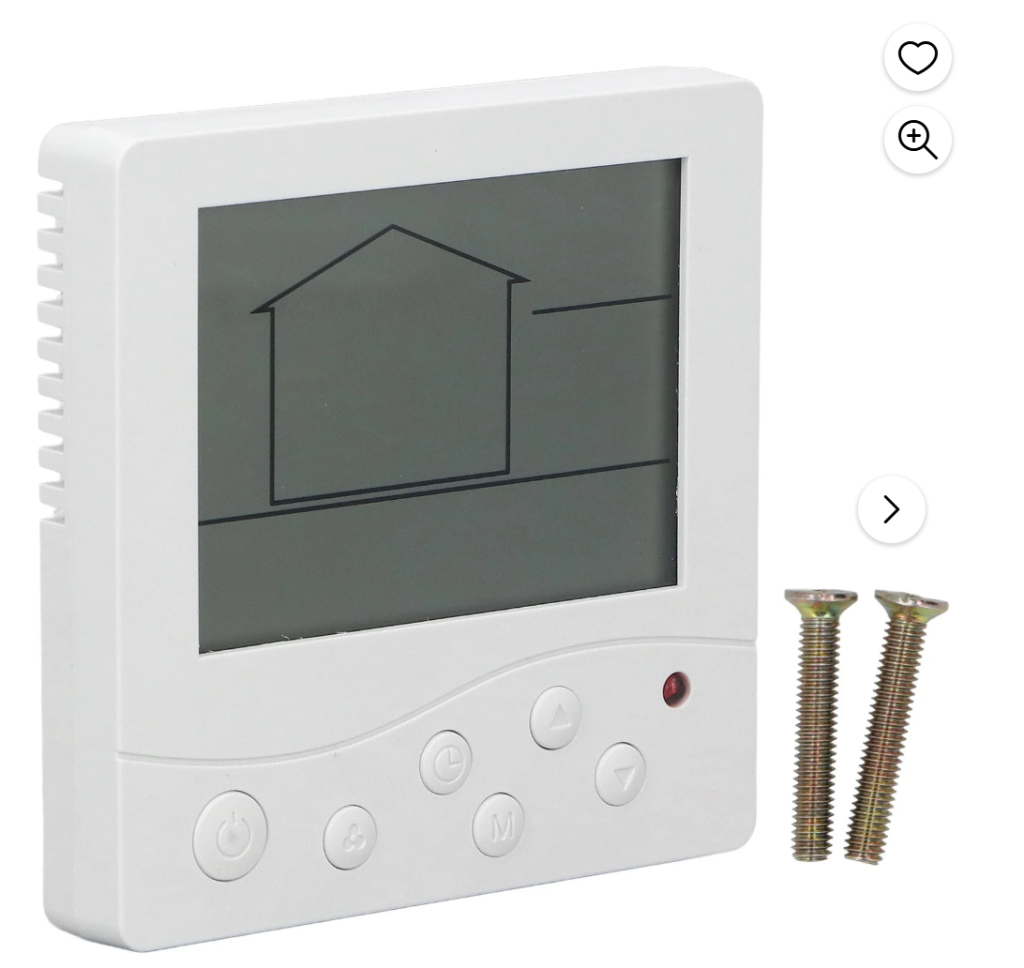

Контрольная панель управления системой вентиляции

Современные установки показывают состояние датчиков, степень загрязнённости фильтров и позволяют задавать сценарии работы. Например, когда никого нет дома, вентиляция может включаться раз в сутки на 15 минут. Управлять можно удалённо через Wi-Fi.

Приточно-вытяжная система с рекуператором

Приточно-вытяжную вентиляцию с рекуперацией делают для домов площадью более 200 м² или в случаях, когда нет газового отопления.

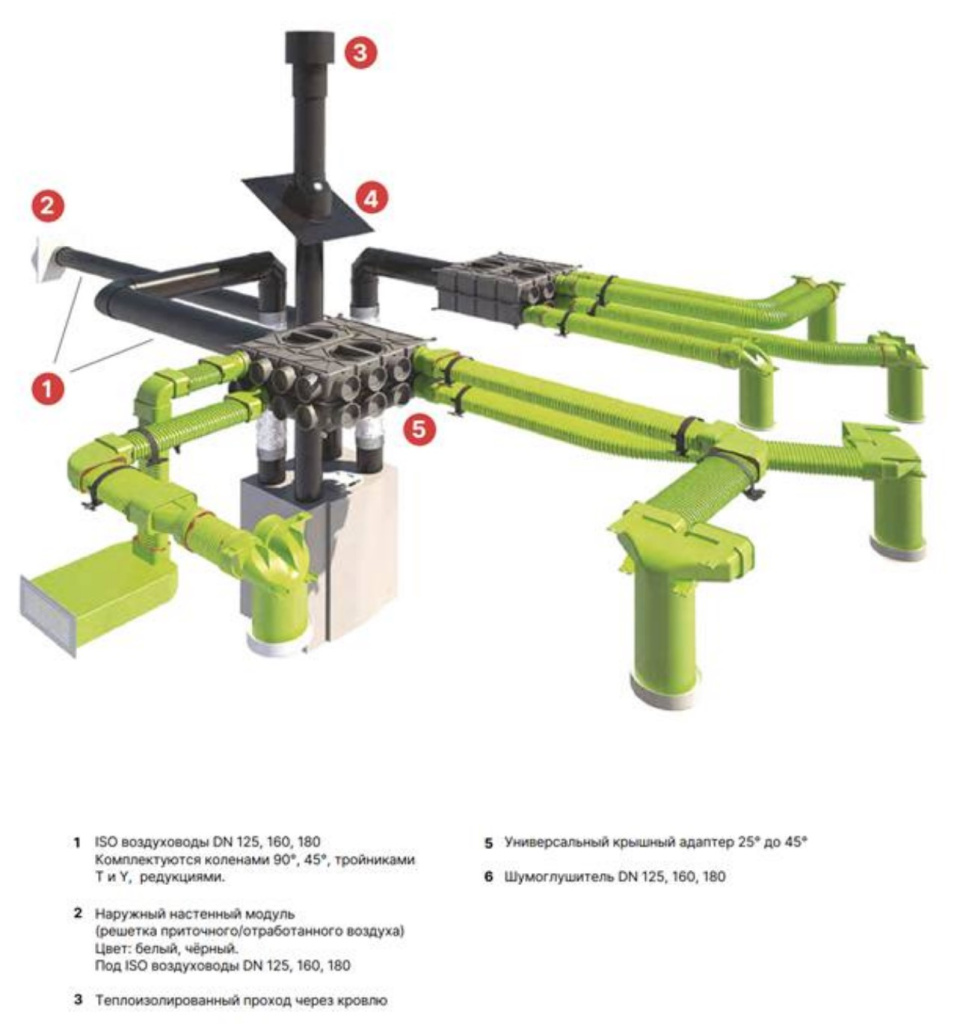

Схема приточно-вытяжной системы вентиляции с рекуперацией тепла

Рекуператор берет тепло воздуха, который выходит из дома и нагревает им свежий входящий. Зимой подогревает воздух с -18 до +5 °C без затрат на электричество. Для доведения температуры до комфортных 20–23 °C подключают водяной калорифер (если есть котёл) или электрический ТЭН.

Главный плюс системы: рекуперация дает до 75% возврата тепла и зимой экономит 4–7 кВт/ч. Это важно для домов с электрическим котлом, где стоимость отопления выше.

Чтобы создать комфортный микроклимат в частном доме, нужно правильно сочетать вентиляцию и отопление. Подробнее об этом читайте в статье «Система отопления частного дома».

Онлайн-курс проектировщик домов
Онлайн-курс проектировщик домов

В 2024 году спрос на проектировщиков вырос на 30%. Крупные девелоперы и частные заказчики ищут специалистов, которые могут предложить современные и эффективные решения. На курсе вы овладете необходимыми навыками для разработки проектов домов, которые востребованы на рынке.

Пройдите обучение и начните работать с реальными проектами удаленно!

Онлайн-курс проектировщик домов

Расчёт объема воздуха для частного дома

Расчёт при проектировании позволяет определить объём воздуха для каждой комнаты и выбрать схему распределения. В домах применяют три метода расчёта:

Расчет по кратности воздухообмена

Этот метод применяют для помещений с типовым назначением, таких как кладовые и гардеробы. Это отображают в техническом задании.

То есть: рассчитывают, сколько раз в час воздух в помещении полностью обновляется.

Пример:

  • Для гардероба площадью 10 м² и высотой потолков 2,5 м минимальная кратность воздухообмена составляет 1 раз в час.
  • Объём воздуха: 10 × 2,5 = 25 м³.
  • Требуемый воздухообмен: 25 м³/ч.

Расчет по количеству людей

Этот метод подходит для проектирования жилых комнат, особенно спален, где люди проводят много времени.

То есть: объём воздуха рассчитывают из расчёта на одного человека.

Пример:

  • На одного человека требуется 40 м³/ч.
  • Для спальни на двоих: 2 × 40 = 80 м³/ч.
  • Для спальни с панорамными окнами: 2 × 60 = 120 м³/ч (из-за повышенного теплопритока от стекла).

Расчет по теплоизбыткам

Это метод для проектирования помещений с самыми большими источниками тепла: гостиных и кухонь.

То есть: объём воздуха рассчитывают на основе количества выделяемого тепла.

Как рассчитать:

  • Определите сумму теплопритока от плиты, бытовой техники, освещения и людей (в среднем 100 Вт на человека).
  • Установите разницу температур между приточным и удаляемым воздухом (например, 5 °C).
  • Рассчитайте требуемый объём воздуха.

Пример:

  • Теплоприток: 1500 Вт.
  • Разница температур: 5 °C.
  • Требуемый объём: 250 м³/ч.

Эти три метода используют для проектирования оптимальной схемы распределения воздуха в зависимости от назначения помещения.

После определения объёмов воздуха составляют таблицу воздухообменов. В неё входят:

  • Размеры воздуховодов и решёток, чтобы минимизировать шум.
  • Балансировка подачи и вытяжки, чтобы исключить сквозняки и застой воздуха.

Вытяжка: требования и размер вентканалов

Чтобы система работала, важно соблюдать требования к проектированию.

Основные требования к вытяжной системе

Вытяжные каналы должны идти отдельно для каждого помещения: кухни, санузлов и технических комнат. Это предотвращает перенос запахов, влаги и других загрязнений из одних зон в другие. Объединение вытяжки "чистых" помещений, таких как гостиные или спальни, с зонами высокой влажности или интенсивных запахов (кухня и санузел) недопустимо.

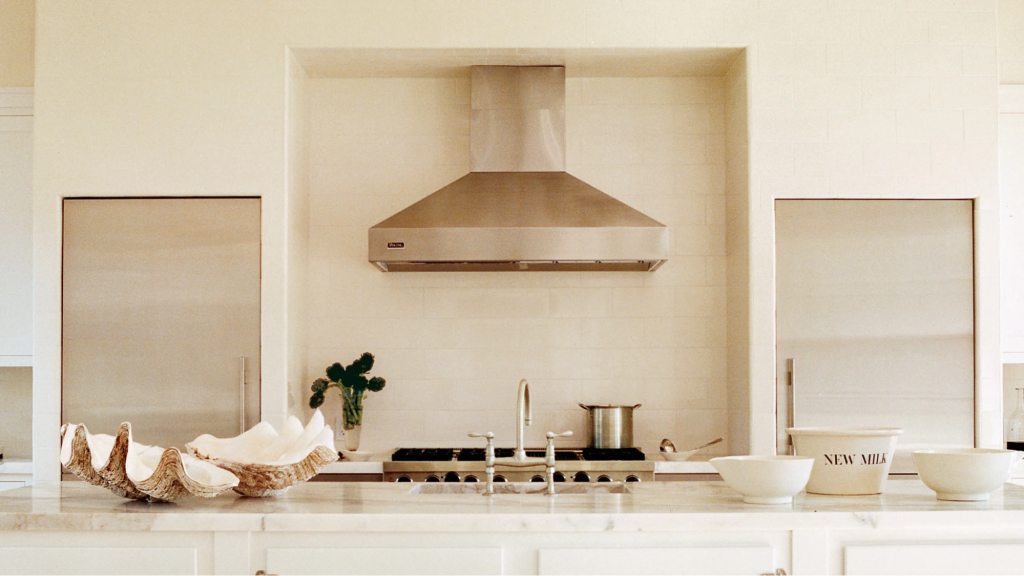

Хорошо всем знакомая вытяжка на кухне соединяется с отдельным вентканалом

По СНиП, высота трубы, которая выходит из канала, зависит от того, как близко она расположена к коньку крыши. Если труба до 1,5 метра от конька, то  верхняя часть не должна быть выше 0,5 метра от его уровня.

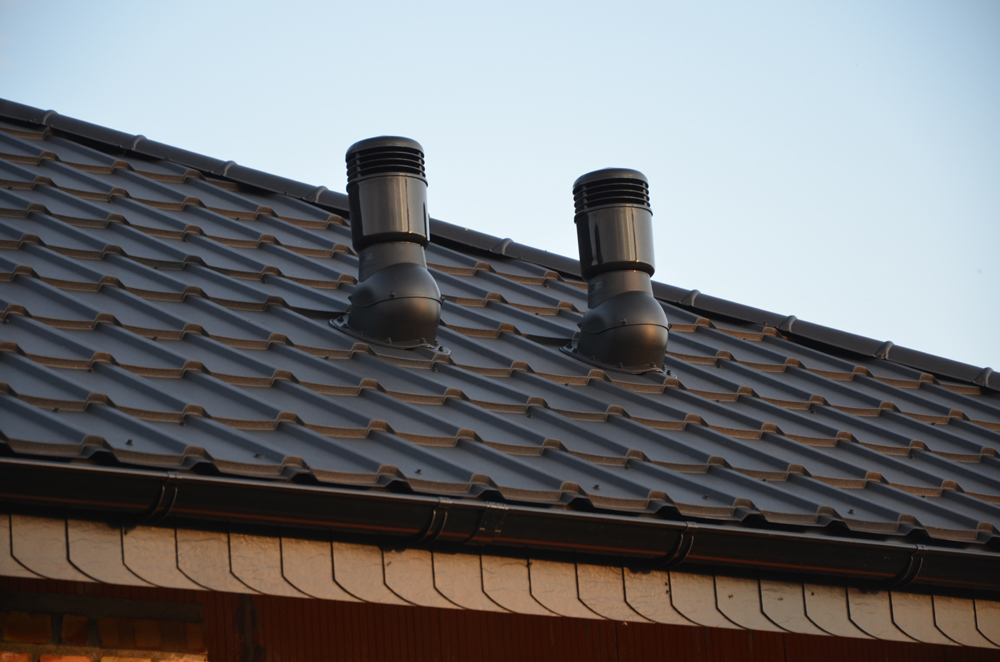

Вентканалы на крыше частного дома

Для изготовления вентканалов используют оцинкованные металлические или пластиковые воздуховоды. Оба материала долговечны и устойчивы к коррозии. Однако, если каналы проходят через холодные зоны, то их обязательно утепляют. Это позволит избежать конденсата, который повредит конструкции и снизит эффективность системы.

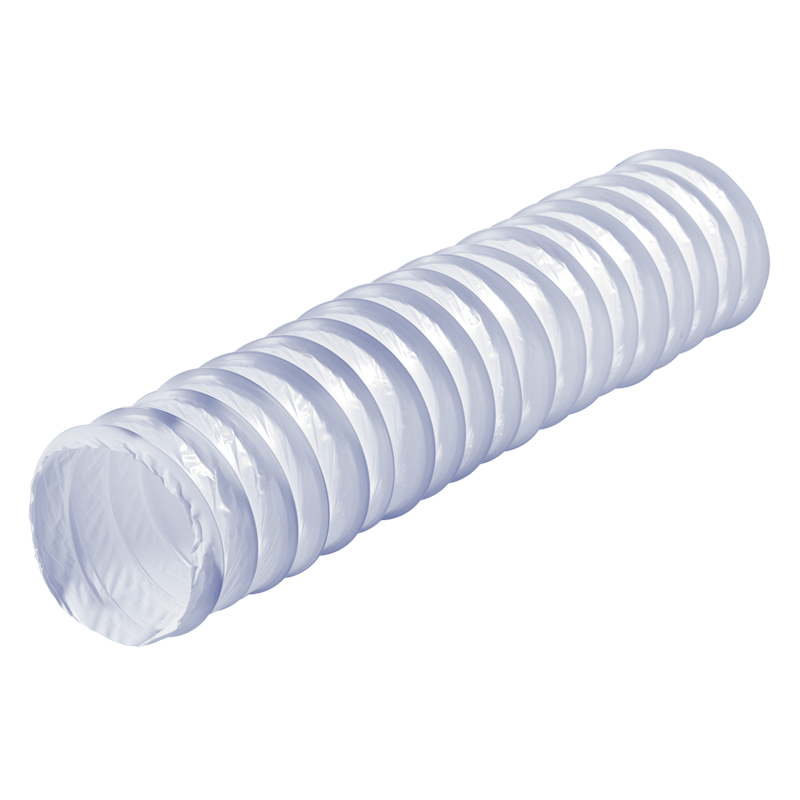

Классический пластиковый вентканал

Размер вентканалов

В техническом задании размер вентканалов выбирают исходя из объёма удаляемого воздуха:

  • Для кухонь: минимальный диаметр — 150 мм. В кухнях с объединением с гостиной (30–40 м²) рекомендуется использовать воздуховоды Ø200 мм или прямоугольные 200×100 мм.

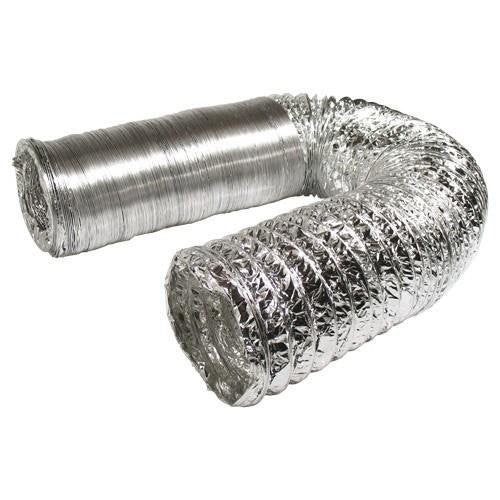

Воздуховод для кухонной вытяжки

  • Для санузлов. Минимальный диаметр —125 мм. Если один канал обслуживает 2–3 санузла, его размер увеличивают до 150×100 мм.
  • Для гаражей. Для одноместного — Ø160 мм. Для двухместного — Ø250 мм или два канала Ø160 мм.

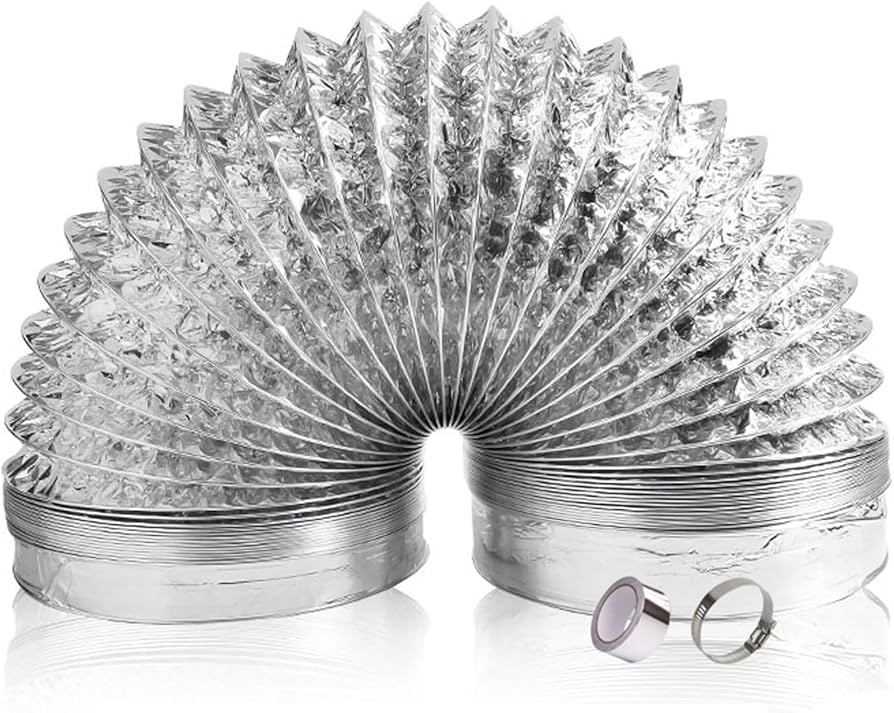

Двойной алюминиевый воздуховод который подходит для гаража и санузлов

При проектировании:

  • Учитывайте длину горизонтальных участков: они не должны превышать 1,5 м, чтобы избежать снижения тяги.
  • Используйте дефлекторы на верхних концах шахт для усиления тяги и защиты от осадков.
  • Вытяжные вентиляторы выбирайте по производительности и уровню шума.

Вытяжная вентиляция — основа комфорта и долговечности дома. Её правильный расчёт и монтаж обеспечат воздухообмен в любых условиях.

Проект для гаража

В котельной частного дома нужно организовать гравитационную вентиляцию без вентиляторов. Это позволяет обеспечить воздухообмен от 1 до 3 объёмов воздуха в час, что достаточно для стабильной работы котельного оборудования.

Размер каналов рассчитывают в зависимости от площади котельной. Например, для комнаты 8 м² требуется воздухообмен 72 м³/ч, что соответствует диаметру воздуховода Ø160 мм. Если площадь увеличивается до 10 м², используется канал диаметром Ø200 мм.

Котлы мощностью до 50 кВт допускается устанавливать на кухне, но вытяжной канал в этом случае должен быть размером 350×150 мм. Этот канал следует прокладывать отдельно от других вытяжек, как предписывает пункт 6.5.3 СП 60.

Для нормальной работы вытяжки в котельной необходим приток воздуха с улицы. Его обеспечивают через решётку, расположенную в стене или двери. Размер решётки рассчитывается по живому сечению, при этом скорость воздуха не должна превышать 1,5 м/с.

Для атмосферных котлов с открытой камерой сгорания, которые забирают воздух, размер приточного отверстия увеличивают на 50%. Для таких котлов обычно устанавливают решётку АРН размером 350×200 мм.

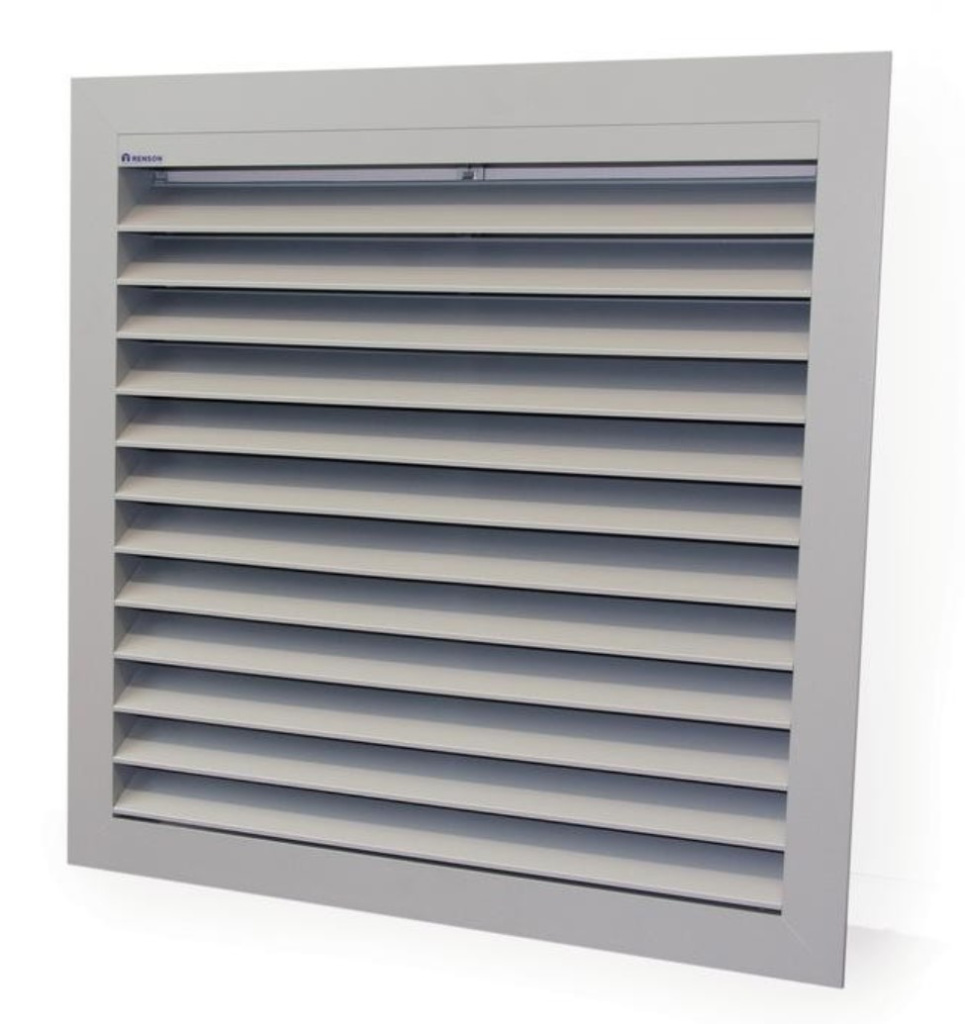

Решетка АРН 350×200 мм.

В случае котлов с закрытой камерой сгорания, где воздух поступает через отдельный канал с улицы, увеличивать размер решётки не надо — хватит 300×100 мм.

Правильная вентиляция котельной обеспечивает безопасность и стабильность работы отопительного оборудования. Узнайте больше о проектировании инженерных систем дома в статье «Как создать проект дома».



Гараж

Для холодного гаража хватит двух приточных решёток 300×100 мм по бокам ворот и вытяжного канала Ø250 мм крышу. В тёплом гараже ставят принудительную вытяжку с вентилятором. Он срабатывает по датчику влажности или света. Приток идет через решётки в воротах.

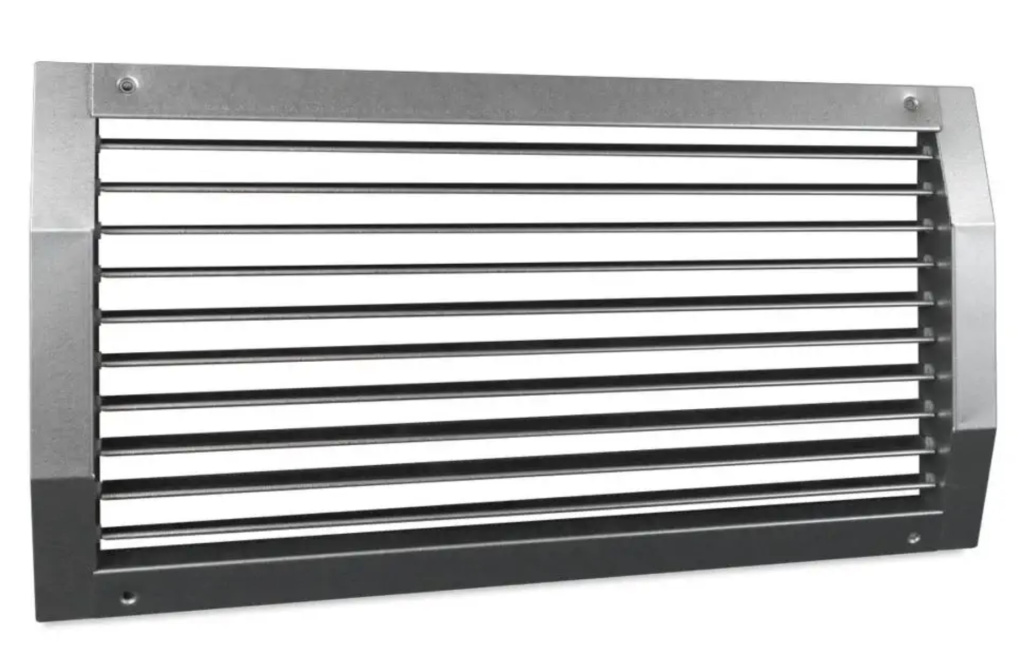

Приточная решетка



Цоколь и подпольное пространство

Продухи в фундаменте не дают воздуху застоять. Их ставят на противоположных стенах через каждые 4 м и не менее 1,5 м от углов. Для закладных берут трубы Ø100–160 мм, а отверстия закрывают металлической сеткой. При холодах продухи закрывают, чтобы не застудить помещение.

Кровля

Кровельная вентиляция удаляет конденсат зимой и избыток тепла летом. Воздух поступает через карнизные свесы с решётками или софитами и выходит через коньковые элементы или аэраторы. Площадь отверстий должна составлять 0,4% площади кровли. Например, для кровли 130 м² потребуется 5,5 м² отверстий, распределённых между карнизами и верхними точками.

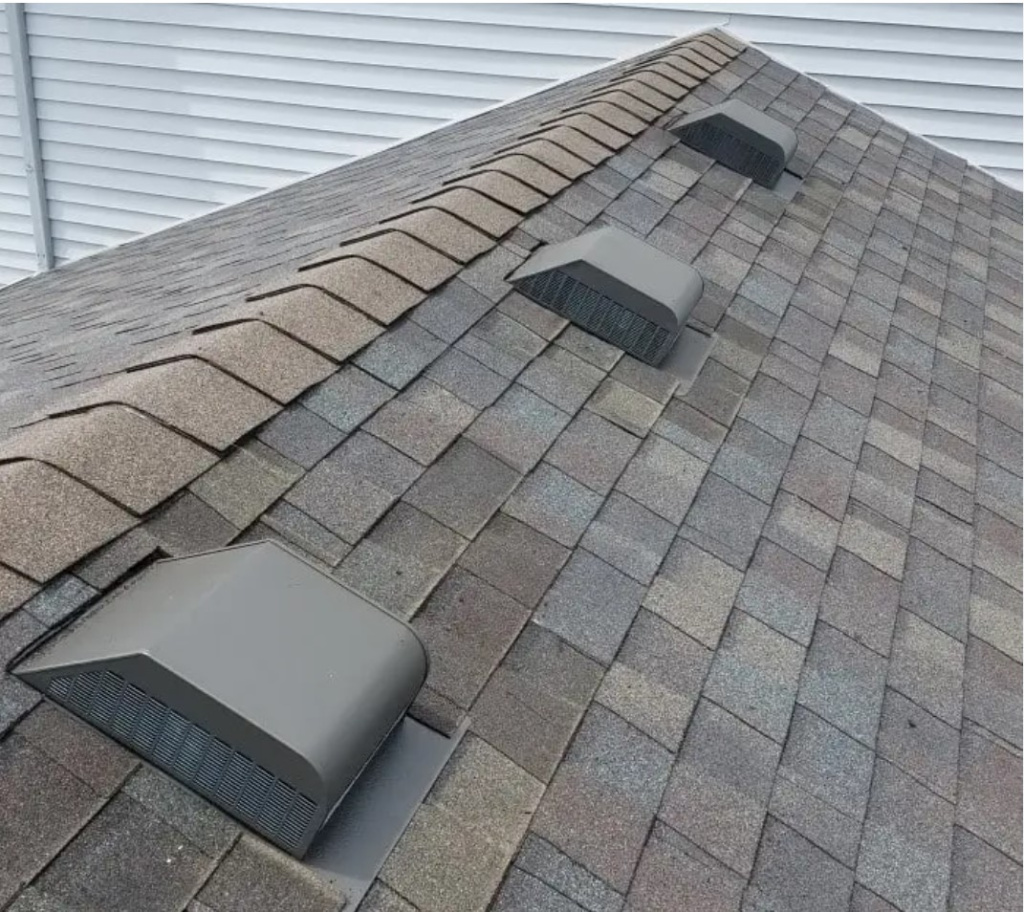

Вентиляция кровли

Проект одноэтажного дома

В одноэтажных домах сложно организовать естественную вентиляцию из-за недостаточной высоты каналов. Оптимальный вариант — гибридная система с приточными клапанами в жилых комнатах и вытяжными шахтами на крыше. Для плоской кровли используют дополнительные вытяжные вентиляторы, которые устанавливают прямо на кровлю.

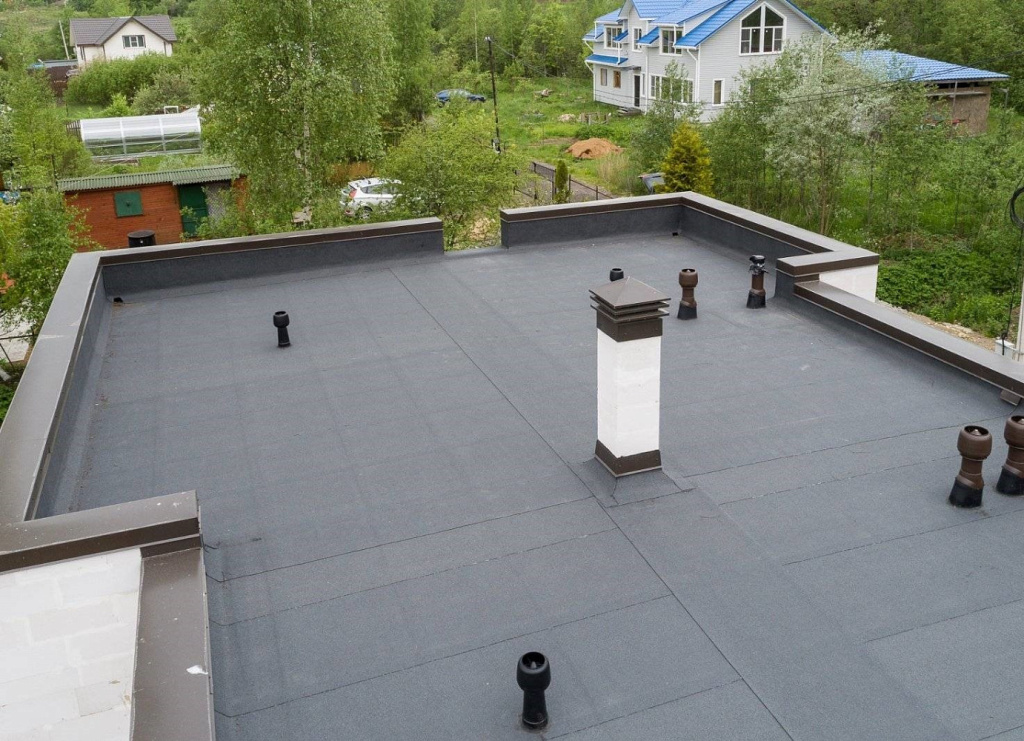

Вытяжной вентилятор на крыше дома

Правила и нормы для коттеджа

Вентшахты должны подниматься на 1 м над кровлей, а расстояние до электрокабелей составлять не менее 100 мм. Вентиляцию санузлов, кухонь и комнат с резкими запахами нельзя объединять с вытяжкой из жилых. Основные нормативы:

  • СП 60.13330.2020 для вентиляции частных домов;
  • СП 55.13330.2016 для естественного проветривания;
  • ГОСТ 30494-2011 для параметров микроклимата.

Устройство вентсистемы

Любая вентиляция состоит из вентиляторов, воздуховодов и решёток. Для жилых домов используют оцинкованные или пластиковые воздуховоды диаметром 100–200 мм. Вентиляторы могут быть накладными для отдельных комнат или канальными, если требуется вытяжка из нескольких зон. Приточные решётки оснащаются встроенными клапанами для точной настройки подачи воздуха.

Увлажнение воздуха

Зимой влажность воздуха в доме падает до 25–35%, что может быть ниже нормы (55–65%). В комнатах с локальной потребностью в увлажнении можно использовать ультразвуковые увлажнители. Для принудительных систем вентиляции применяют паровые или форсуночные увлажнители, которые требуют установки фильтров для умягчения воды.

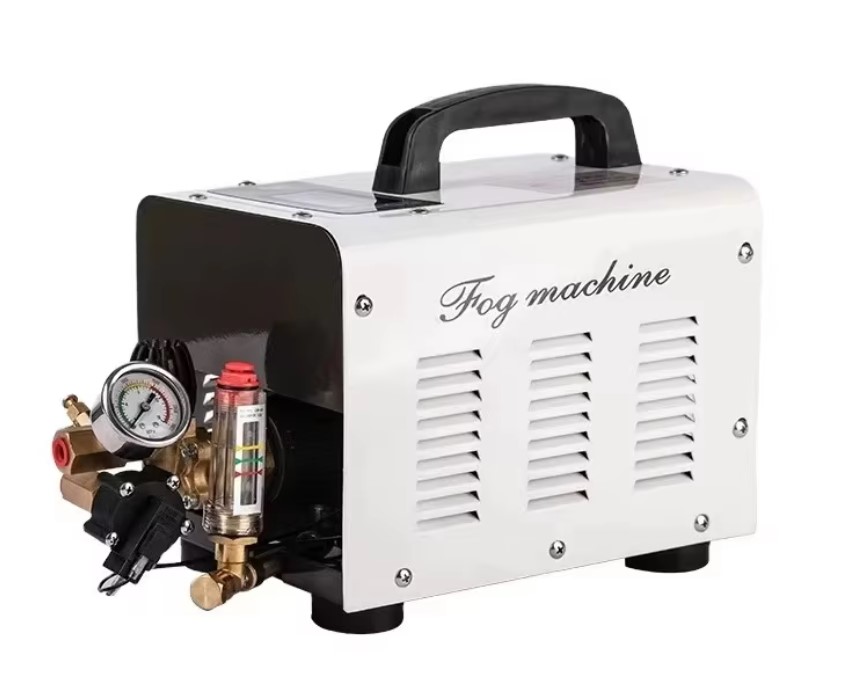

Форсуночный увлажнитель

20. Форсуночный увлажнитель

Охлаждение воздуха

Вентиляционные системы редко включают секции охлаждения из-за их дороговизны. Для охлаждения воздуха в жилых комнатах устанавливают настенные или канальные кондиционеры. Управление климатом в таких системах осуществляется через отдельные пульты, что позволяет индивидуально настраивать температуру в каждом помещении.

Краткое содержание

  • Без воздуховодов в доме не обойтись. Если её нет, жить становится некомфортно и даже вредно для здоровья, а проблемы с воздухом неизбежно скажутся на самочувствии.
  • Понять, хороший ли воздух в доме, сложно без приборов. Для этого нужны детекторы углекислого газа и влажности. Они помогут вовремя заметить проблему и устранить её.
  • Естественная вентиляция — лучше, чем ничего, но работает с перебоями. Летом она почти бесполезна, а при температуре от 0 до +10 °C начинает "барахлить". Чтобы в доме всегда был свежий воздух, такую систему нужно дополнять механической вытяжкой.
  • Приточно-вытяжные системы — лучший вариант для дома. Они справляются с задачей на все сто, но стоят дорого. Без грамотного проекта и хорошего монтажа такая система может работать плохо, так что экономить на этом не стоит.
Поделиться

Получите консультацию

Проектирование 3.0

Специалист ответит на все ваши вопросы
