Расчет строительных конструкций и оснований

Программы для расчета строительных конструкций

При проектировании строительных конструкций полагаюсь на программы. В них легко моделировать самые сложные конструкции и учитывать все, что нужно для безопасного строительства.

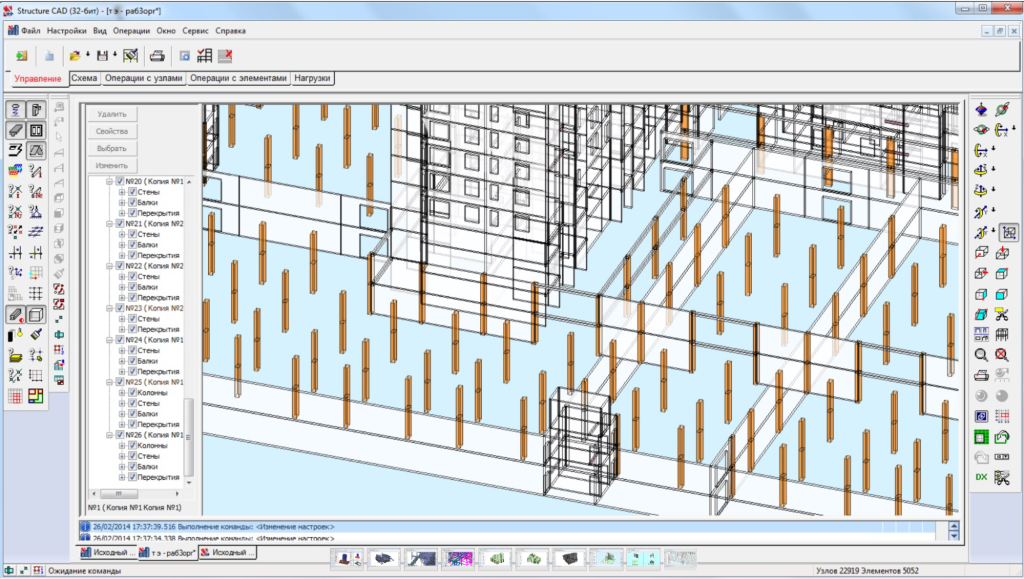

SCAD Office — программа, с которой я часто работаю, особенно для проектов со сложными конструкциями. Она позволяет моделировать поведение материалов под нагрузкой и предсказывать потенциальные слабые места. Например, если проектировать большой деревянный каркасный дом, в SCAD Office можно увидеть, выдержит ли конструкция вес кровли в зимний период, когда на крыше лежит снег.

ЛИРА-САПР — мощный софт, который незаменим при проектировании домов из железобетона. Программа учитывает влияние времени и условий эксплуатации на бетон. Можно рассчитать, как конструкция будет "стареть". Это важно для домов, которые должны простоять несколько десятилетий, а то и век.

Расчет строительных конструкций по методу предельных состояний

Метод предельных состояний — стандарт, которому следуют специалисты. В этом методе рассчитывают два основных предельных состояния. Первое: несущая способность конструкции. Это максимальная нагрузка, которую конструкция может выдержать, прежде чем разрушится.

Представьте, что проектируете террасу из примера во введении к статье. Несущая способность покажет, сколько людей (и какой вес) может безопасно разместиться на террасе одновременно. Если терраса рассчитана на вес десяти человек, а на ней окажется пятнадцать, конструкция может начать прогибаться и обрушиться. Поэтому для таких расчетов всегда берем с запасом. Закладываем в проект конструкцию, которая выдержит значительно большую нагрузку, чем ожидается на практике.

Дом с террасой.

Запас по несущей способности составляет 30-50% от расчетной максимальной нагрузки. Это значит, что если терраса рассчитана на регулярную нагрузку в 200 кг/м² , то с учетом запаса конструкция должна выдерживать до 260-300 кг/м². Такой подход дает дополнительную безопасность.

Запас прочности строительных конструкций нужен не только для экстренных случаев, но и для учета таких факторов, как старение материалов, временные нагрузки (снег, мебель) и ошибки в эксплуатации. Поэтому при проектировании загородных домов запас по нагрузке — не просто рекомендация, а требование.

Второе основное предельное состояние: состояние эксплуатационной пригодности. Это способность конструкции справляться с нагрузкой в обычных условиях. Если ту же террасу используют нечасто, она может выдержать и перегрузку. Но со временем на ней появятся трещины, балки начнут деформироваться, и ходить по ней станет опасно. Эксплуатационная пригодность покажет, как конструкция поведет себя в течение всего срока службы.

Итак. Расчет на несущую способность отвечает на вопрос: «Сможет ли конструкция выдержать большую, но кратковременную нагрузку?», а расчет на эксплуатационную пригодность помогает понять: «Выстоит ли конструкции при каждодневном обычном использовании?».

Расчет нагрузки строительной конструкции

При расчете нагрузки нужно учесть все, что может давить на конструкцию: полы, стены, крышу, фундамент.  Возьмем перекрытие между этажами. На первый взгляд, кажется, что нужно учесть лишь вес строительных материалов — бетона, балок, арматуры. Это ошибка.

Смотрите.

Например, на втором этаже будет спальня с тяжелым шкафом, кроватью и, небольшим рабочим кабинетом. Люди будут ходить, двигать мебель,, собираться компанией. Вся эта активность создает динамическую нагрузку, которая, хоть и временная, но требует учета, чтобы полы не начали прогибаться или скрипеть.

Теперь возьмем крышу. Мы рассчитываем не только ее вес, но и нагрузки от снега, который скапливается зимой. В зависимости от региона нагрузки варьируются. Если дом находится в средней полосе, на крышу может давить снег весом до 150 кг на квадратный метр. Поэтому для расчета нужно определить климатическую нагрузку, чтобы крыша не проломилась под тяжестью снега.

Или пример с фундаментом. Если не учитывать, как вес стен и перекрытий давит на грунт, он может начать проседать. Появятся трещины в стенах. Для этого я всегда делаю расчет давления на грунт и подбираю такой фундамент, который не даст дому "поплыть" на мягкой земле.

Как составить список нагрузок

Чтобы ничего не забыть, я делаю пошаговый список нагрузок для каждого элемента конструкции. Так, выявляю слабые места до начала строительства:

• Статическая нагрузка — вес самой конструкции: стен, балок, крыши, фундамента.
• Эксплуатационная нагрузка — вес мебели, людей, оборудования, бытовой техники и пр..
• Климатическая нагрузка — снег, ветер, любые осадки, которые давят на крышу и стены.
• Особые условия — если дом в сейсмоопасной зоне или на мягком грунте, здесь закладываю дополнительные параметры для устойчивости.

Эти расчеты дают заранее узнать, какие участки дома нужно усилить, а какие нагрузки можно считать допустимыми без ущерба для прочности. Так дом будет не только долговечным, но и устойчивым к неожиданным нагрузкам — от сезонных снегопадов до тех же самых вечеринок на террасе.

Расчет устойчивости строительной конструкции

Устойчивость — гарантия того, что дом останется на месте, даже если участок сложный или расположен на склоне. Представьте такой дом на уклоне. Вес дома давит вниз, а грунт давлением в стороны, стремится "сдвинуть" фундамент. Если не учитывать этот фактор при проектировании, со временем дом будет наклоняться или даже скатываться по склону. Вы могли видеть такое с деревьями, которые растут на обрывистых берегах и со временем накреняются и падают.

Для участков с уклоном или неустойчивым грунтом я уделяю особое внимание расчету устойчивости фундамента:

1. Анализ грунта. Сначала выясняю тип и плотность грунта на участке. Тут очень помогают геологические исследования, которые заказчики проводят до того как обратиться ко мне.

2. Выбор фундамента под уклон. На наклонных участках используют свайный или ленточный фундамент с дополнительными опорами и усилениями. Если поставить обычный фундамент на уклоне, это приведет к крену. В таком случае сваи забивают глубже, доходя до плотных слоев грунта, чтобы "зацепиться" и не давать дому двигаться вниз по склону.

Чертеж свайного фундамента, который эффективно распределяет нагрузку на наклонных участках.

3. Расчет устойчивости всех несущих элементов. У стен на стороне склона, нагрузка будет больше, чем у стен со стороны "высокого" участка. Поэтому эти стены укрепляют дополнительно и закладывают армированные пояса для равномерного распределения нагрузки.

Расчет прочности строительной конструкции

Прочность — способность каждой детали конструкции держать вес и нагрузки, не разрушаясь и не теряя форму. Возьмем обычную стальную балку, которая держит перекрытие второго этажа. Если не учесть ее прочность и подобрать недостаточный размер или тип стали, балка будет прогибаться. Со временем это приведет к деформации потолка, появлению трещин в стенах и угрозе обрушения, если нагрузки окажутся слишком велики.

Чтобы избежать этого, я закладываю прочность с запасом. Вот, каким образом это делаю:

1. Подбор материалов под конкретные нагрузки. Сначала оцениваю, какая нагрузка на каждый элемент. Например, балки, которые будут удерживать второй этаж или крышу, должны выдерживать не только вес перекрытий, но и дополнительный вес мебели, техники и людей. Выбираю материалы с расчетом на такую нагрузку, чтобы балка осталась целой и не деформировалась даже в условиях повышенной эксплуатации.
2. Расчет на временные и постоянные нагрузки. Есть постоянные нагрузки — вес самого материала и конструкций, которые балка удерживает, а есть временные — например, мебель, люди, которые передвигаются по дому, или даже стройматериалы, если идет ремонт. Для деревянных домов важно учитывать, что древесина со временем может терять прочность из-за влажности и других факторов. Так что для деревянных элементов закладываю особенно высокий запас прочности, учитывая возможное старение.
3. Использование запаса прочности. Допустим, расчетная нагрузка для балки — 200 кг/м², но я выбираю такой материал и размер балки, чтобы она выдерживала 250-300 кг/м². Этот запас дает уверенность, что даже если нагрузка временно увеличится (например, при переезде, когда на перекрытие ставят тяжелые предметы), конструкция не прогнется и не разрушится.

Расчет огнестойкости строительных конструкций

Огнестойкость — способность материалов сопротивляться огню. В загородном доме, где используют дерево, огнестойкость особенно важна. Представьте: стены и перекрытия из деревянных балок. Без обработки эти балки в случае пожара могут прогореть всего за несколько минут.

Чтобы этого избежать, я предусматриваю огнезащитные составы — пропитки или краски, которые замедляют горение дерева. Например, на балку, которая будет держать перекрытие, наносят огнестойкое покрытие. Это покрытие создает защитный слой, который под воздействием огня вспучивается, превращаясь в пену. Пена образует теплоизоляционный барьер, благодаря которому деревянная балка не сразу нагревается и дольше остается целой. В результате у людей появляется больше времени, чтобы покинуть дом, а конструкция остается прочной, что снижает риск обрушения.

При проектировании также учитываю время, которое конструкция сможет противостоять огню. Например, деревянная балка с огнестойким покрытием выдержит огонь примерно 45 минут. Если дом находится вдали от пожарной станции, могу порекомендовать использовать более прочные материалы — например, железобетонные балки. Они не горят, но при сильном нагревании теряют прочность. Для таких элементов тоже предусмотрена защита: например, их можно обшить гипсокартоном, который не горит и защищает балку от перегрева.

Расчет и конструирование строительных конструкций

Расчеты — не просто набор цифр. Это основа для того, чтобы элементы дома работали вместе, как система, выдерживали нагрузки и не давали слабину.

Возьмем балки перекрытия, которые поддерживают пол второго этажа. Эти балки передают на стены вес мебели, людей и всего, что на них находится. Если балки слабые, они будут прогибаться под весом. А если стены не рассчитаны на такую нагрузку, они могут со временем деформироваться и треснуть.

Теперь посмотрим на стены. Их задача — передать весь вес на фундамент. Если фундамент не выдержит, то стены начнут проседать, а вместе с ними и весь дом. Важно заложить такую конструкцию, где нагрузка распределяется по всему зданию равномерно.

Расчет строительных конструкций по ГОСТ

ГОСТы — правила, которые помогают строить прочными. Он дает принципы расчетов и конкретные цифры, на которое проектировщик опирается. Например, если в ГОСТе указано, что максимальное прогибание перекрытия не должно превышать определённое значение, я это учитываю.

Ту самую прочность конструкций по предельным состояниям рассчитывают в соответствии с ГОСТ 27751-2014. Этот же ГОСТ определяет как правильно проектировать фундаменты.

Специалист сверяется с ГОСТами на каждом этапе проектирования. Опытный проектировщик видит в этих нормативах не обузу, а стандарт которому ты обязан следовать, чтобы создать устойчивый и безопасный дом.

Поверочный расчет строительных конструкций

Перед тем как отправить проект на стройку, я провожу поверочный расчет. Это финальная проверка, которая помогает убедиться, что всё работает так, как задумано.

Этот этап важен, потому что помогает выявить слабые места до начала стройки. Если не сделать поверочный расчет, могут возникнуть проблемы уже после того, как дом будет построен. Например, если перекрытие не выдержит нагрузку, это может привести к трещинам в стенах или даже к обрушению.

Кроме того, я всегда проверяю, соответствуют ли расчеты требованиям ГОСТов. Это гарантирует, что проект безопасен и долговечен.

Проектирование дома — сложный процесс, но он поддается освоению, если разобрать его по шагам. На курсе "Проектирование 3.0" учим, как делать расчет строительных конструкций и быть уверенным в своем проекте. Проектировать сможет каждый, кто готов учиться.
